Arduino Proto Shield модуль розширення для Arduino UNO
- В наявності 9 од.
- Оптом і в роздріб
- Код: 00865
84,10 ₴
Показати оптові ціниМінімальна сума замовлення на сайті — 200 ₴
Arduino Proto Shield модуль розширення для Arduino UNOВ наявності 9 од.
84,10 ₴
+380 (68) 412-48-94
- +380 (95) 571-13-53
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

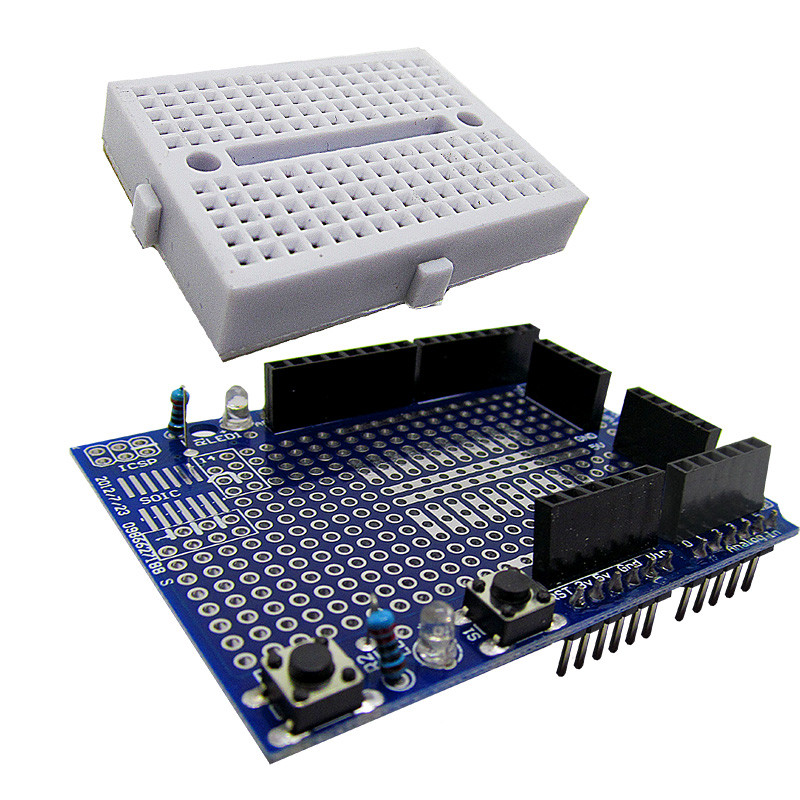

Плата розширення Arduino Proto Shield дозволяє суттєво спростити процес розробки та налагодження власних схем. Для того, щоб зібрати свою схему, можна припаювати деталі безпосередньо до контактних майданчиків у макетній області плати. Використання Arduino Proto Shield спільно з безпайковою макетною платою (входить до комплекту) дозволить швидко зібрати та протестувати електронну схему без необхідності паяння. На платі розширення Arduino Proto Shield передбачені додаткові контакти, що дублюють кожен вивід Arduino, а також місце для наскрізного та поверхневого монтажу інтегральних мікросхем. Arduino Proto Shield - це зручний засіб, що дозволяє об'єднати вашу схему та Arduino в єдиний модуль.
живлення
Плата розширення Arduino Proto Shield живиться від стандартних входів Arduino – 5V та GND. При цьому живлення подається на дві шини, розташовані в центрі області для наскрізного монтажу мікросхем. Відповідно, дані шини можна використовувати як для живлення DIP-мікросхем, так і для подачі живлення в макетну область.
З'єднання з SPI
Контакти роз'єму ICSP на платі з'єднуються безпосередньо з контактами SPI.
- 1: (позначений точкою) вивід MISO, з'єднаний з D12
- 2: вхід +5V
- 3: контакт SCK з'єднаний з D12
- 4: контакт MOSI, з'єднаний з D11
- 5: котакт SS, з'єднане з D10
- 6: контакт GND
Фізичні характеристики
Максимальна довжина та ширина друкованої плати Arduino Proto Shield складає 6.9 см та 5.4 см відповідно. Три монтажні отвори дозволяють закріпити плату в корпусі або на будь-якій поверхні. Зверніть увагу, що відстань між цифровими контактами 7 і 8 не є традиційною 2.54 мм і становить 4 мм.
Характеристики
| Основні атрибути | |
|---|---|
| Виробник | Arduino |
| Країна виробник | Китай |
| Тип | Модуль |
| Стан | Новий |
Інформація для замовлення
- Ціна: 84,10 ₴
