BMS контролер для 4-х Li-Ion батарей 14,8/16,8 В 30A з балансиром HX-4S-F30A



BMS (Battery Management System) - система управління батареєю, яка призначена для контролю стану акумуляторів, управління процесом заряду/розряду батареї і т. д.

До цього модуля можна підключити одночасно чотири акумулятори (18650 ). Особливостями даного контролера заряду є захист від КЗ (короткого замикання) і захист від перерозряду (перезаряду). Також особливістю модуля є відключення подачі живлення для акумуляторів при досягненні максимальної ємності хоч однієї батареї. Максимальний робочий струм BMS контролера становить 30 А, а струм спокою досягає до 30 мкА. Відключення заряду акумулятора відбувається при досягненні напруги 4,25 - 4,35, а розряду при зниженні напруги до 2,3 - 3,0 В.

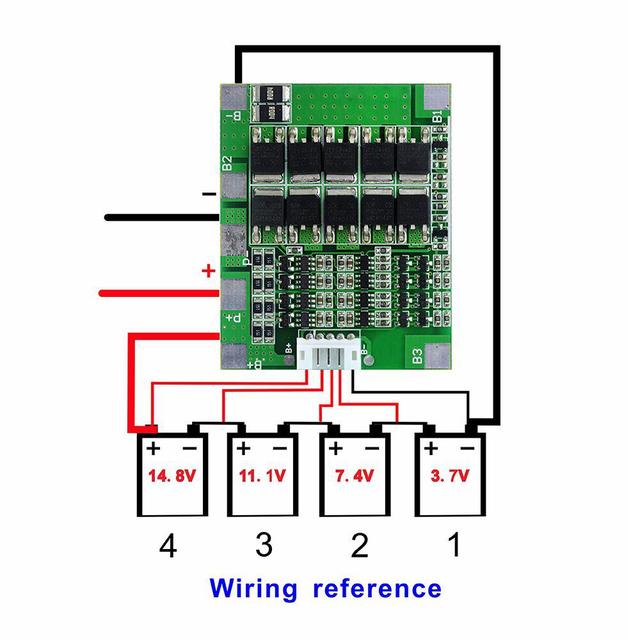

Даний модуль контролер заряду-розряду акумуляторів має 7 висновків:


B+:	позитивний полюс аккумулятора
B-:	негативний полюс аккумулятора
B1:	середня точка складання 1 і 2 акумуляторів
B2:	середня точка складання 2 і 3 акумуляторів
B3:	середня точка складання 3 і 4 акумуляторів
P-:	негативна клема заряду/розряду
P+	позитивна клема заряду/розряду

При перевищенні максимального допустимого значення напруги живлення, контролер заряду активує режим «захисту». Для того, щоб відновити роботу модуля, необхідно знову подати напругу на вхід платі BMS або почекати деяку годину, поки контролер заряду не відключить захист автоматично.

Діапазон напруги живлення модуля становить від 14,8 до 16,8 ст. Для заряду можна використовувати підвищуючий перетворювач із регулятором струму. Зверніть увагу, що даний модуль не є зарядним пристроєм.

---

Максимальна напруга заряду аккумулятора, В 4,25...4,35 Напруга розряду аккумулятора, В 2,3 ... 3,0 Напруга живлення, В 14,8 ... 16,8 Максимальний робочий струм, А 30
