BMS контролер заряду-розряду для 3-х Li-Ion акумулятора 18650 HX-3S-01 8A 11.1-12.6 V

BMS (Battery Management System) - система управління батареєю, яка призначена для контролю стану акумуляторів, управління процесом заряду/розряду батареї і т.д.

До модуля HX-3S-01 можна підключити одночасно три аккумулятори (< strong>18650). Особливостями даного контролера заряду є: захист від КЗ (короткого замикання) та захист від перерозряду (перезаряду). Також особливістю модуля є відключення подачі живлення для акумуляторів при досягненні максимальної ємності хоч однієї батареї. Максимальний робочий струм цього BMS контролера становить 8 А, а струм спокою сягає до 10 мкА. Відключення заряду аккумулятора відбувається при досягненні напруги 4,25 - 4,35, а розряду при зниженні напруги до 2,3 - 3,0 В.

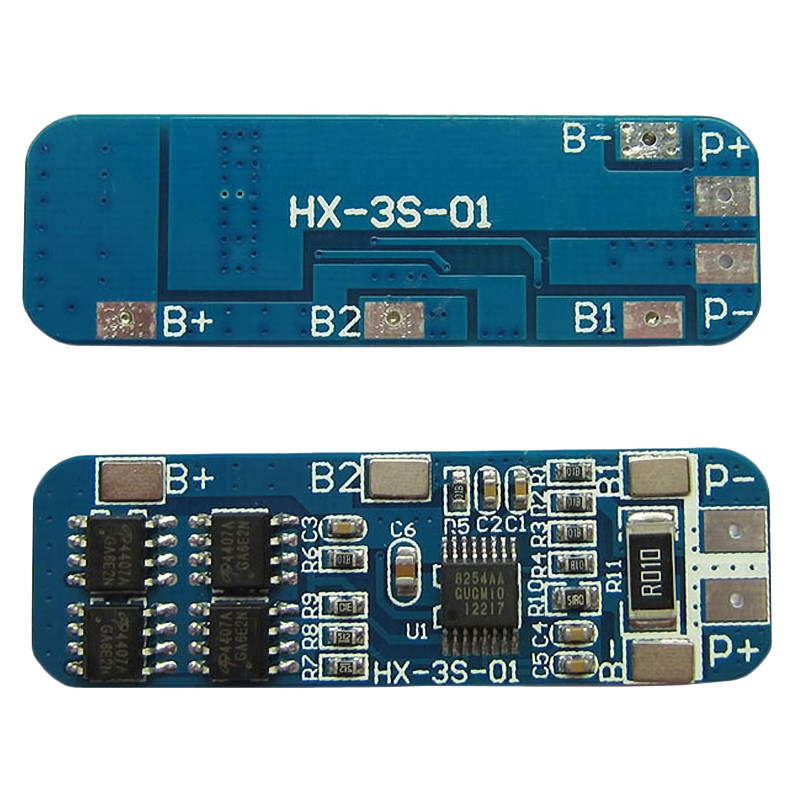

B+: позитивний полюс аккумулятора B-: негативний полюс аккумулятора B1: середня точка складання 1 і 2 акумуляторів B2: середня точка складання 2 і 3 акумуляторів P-: негативна клема заряду/розряду P+ позитивна клема заряду/розряду
При перевищенні максимального допустимого значення напруги живлення, контролер заряду активує режим «захисту». Для того щоб відновити роботу модуля, необхідно знову подати напругу на вхід плати BMS або почекати деякий час поки контролер заряду не відключить захист автоматично.

Діапазон напруги живлення модуля становить від 11,1 до 12,6 В. Для заряду можна використовувати. Зверніть увагу, що модуль не є зарядним пристроєм.

Технічні характеристики модуля:
