Стерео аудіо підсилювач 2х3Вт, D-класу на PAM8403

Документація :

PAM8403 скачати PDF

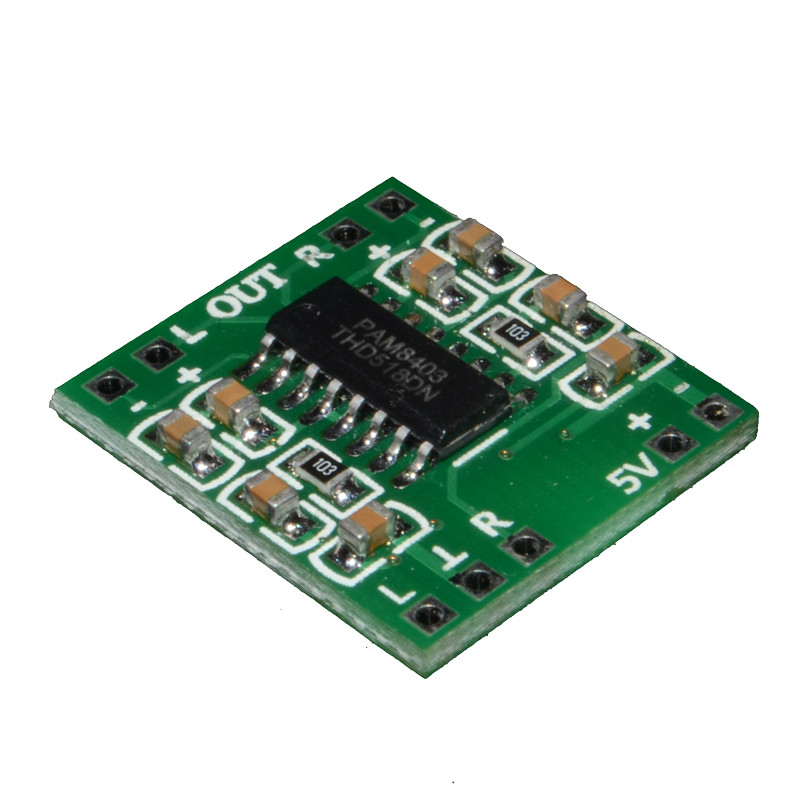

Даний модуль PAM8403 є малогабаритним, двоканальним аудіо підсилювачем D-класу. Завдяки невеликим розмірам підсилювач часто застосовують у портативній електроніці (планшет, динаміки монітора, портативні колонки тощо). Також на сайті є версія даного підсилювача з регулюванням гучності з регулюванням гучності.

Плата модуля спроектована на базі мікросхеми PAM8403. Основними перевагами даної мікросхеми є: невелика вартість та хороший теплообмін мікросхеми. ККД підсилювача перевищує значення звичайних підсилювачів AB-класу і сягає 90%. Завдяки низькому коефіцієнту нелінійних спотворень підсилювач може відтворювати якісне звучання при нормованій вихідній потужності. Максимальна потужність одного каналу модуля становить 3 Вт на навантаження опором 4 Ом.

Плата модуля має 9 контактів:


5V:	напруга живлення підсилювача від 2,5 до 5,5 В
-:	«земля»
R:	правий канал підключеного пристрою
GND:	загальний провід зовнішнього пристрою
L:	лівий канал підключеного пристрою
OUT L (+,-):	лівий канал
OUT R (+,-):	правий канал

Подається живлення від зовнішнього джерела живлення. Діапазон напруги живлення підсилювача становить від 2,5 до 5,5 постійного струму. При необхідності до контактів аудіо підсилювача можна під'єднати штирьові роз'єми для комфортного підключення зовнішніх пристроїв.

Зверніть увагу, що контакти цього підсилювача мостові (виходи використовуються тільки парно, не можна з'єднувати один з одним).

---

Технічні характеристики підсилювача:


Мікросхема	PAM8403
Напруга живлення, В	2,5...5,5
Максимальна вихідна потужність, Вт	3 (4 Ом)
Частота перетворення підсилювача, кГц	350
Клас посилення	D
ККД,%	90
Розміри модуля, мм	18,2  х 21 х 3
Вага, г	1,6

Схема підключення підсилювача:
