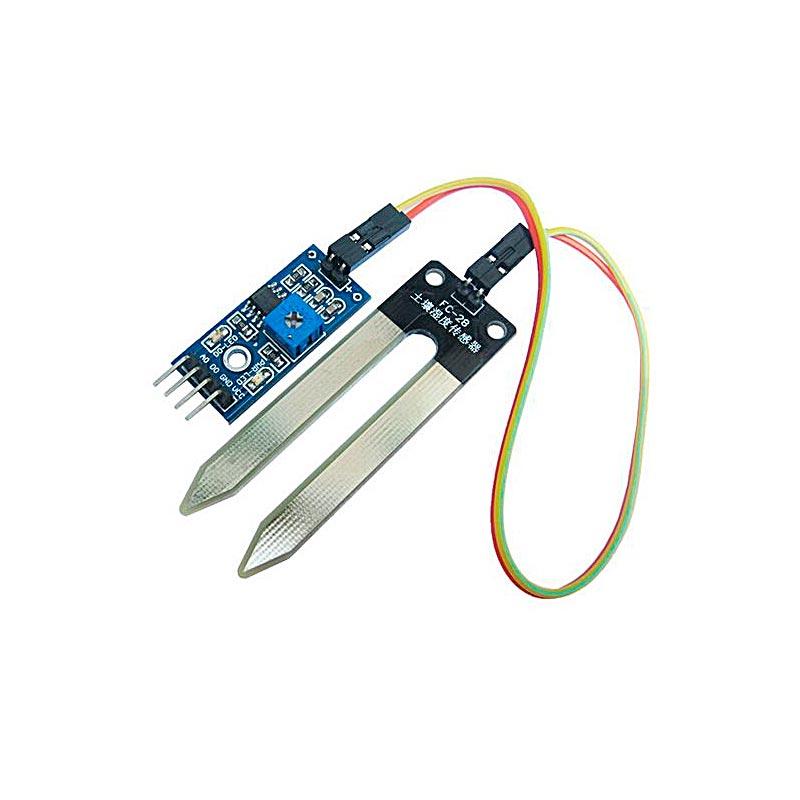

FC-28 модуль гігрометра для визначення вологості ґрунту ARDUINO
- В наявності 29 од.
- Оптом і в роздріб
- Код: 86027
37,40 ₴
Показати оптові ціниМінімальна сума замовлення на сайті — 200 грн
+380 (68) 412-48-94
- +380 (95) 571-13-53
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Модуль датчик вологості FC-28 призначений для вимірювання вологості ґрунту. Модуль можна використовувати в проектах, для яких необхідно зчитувати дані вологості ґрунту (автоматизація управління поливом рослин і т. д.)
Цей модуль, як і більшість датчиків для Arduino, спроектований на компараторі LM393, який порівнює сигнали на виході датчика. Так само на платі знаходиться потенціометр для регулювання порога чутливості датчика.
FC-28 спроектований на базі двох датчиків, які забезпечують вимірювання вологості ґрунту. Визначається вологість за допомогою двох зондів, які дозволяють струму проходити крізь ґрунт. При проходженні струму датчик робить вимір опору і в результаті вимірює кількість води в грунті. Чим більше води, тим менший опір, відповідно якщо сухий ґрунт, тоді опір буде більшим.
Підключення модуля до Arduino здійснюється через 4 виходи (GND, VCC, D0 і A0). GND і VCC використовуються для подачі живлення на плату номіналом 3,3 - 5 В. A0 аналоговий вихід, який приймає аналогові значення 0 - 1023. D0 використовується як цифровий вихід для підключення до Arduino.
Напруга живлення на модуль можна подавати від мікропроцесорного пристрою або зовнішнього джерела живлення.
На платі знаходяться два світлодіоди. Синій світлодіод сигналізує про подачу живлення на модуль, відповідно червоний світлодіод загоряється під час передачі сигналу на мікроконтролер.
Після підключення модуля до Arduino необхідно помістити датчик у середовище вимірювання. Потім написаний код програми для датчика в середовищі розробки Arduino IDE, яку можна завантажити по , необхідно завантажити в пам'ять мікроконтролера для спільної роботи модуля та Arduino Uno.
Технічні характеристики датчика:
Напруга живлення, В | 3,3...5 |
Максимальний споживаний струм, ма | 50 |
Компаратор | LM393 |
Розміри модуля, мм | 38х16х8 |
Розміри датчика, мм | 64х20х8 |
Довжина кабелю, м | 0,2 |
Вага, г | 11 |
Схема підключення датчика до Arduino Uno:
Де купити FC-28 модуль гігрометра для визначення вологості ґрунту ARDUINO?
Ми пропонуємо купити FC-28 модуль гігрометра для визначення вологості ґрунту ARDUINO у нашому магазині ELECTRONICA.IN.UA. Ми гарантуємо якісний сервіс та швидке відправлення по всій Україні. Доставка у Київ, Харків, Одеса, Львів. Самовивіз у м. Дніпро, вул. Курчатова, 4.
Характеристики
Основні атрибути | |
---|---|
Країна виробник | Китай |
Виробник | Arduino |
Тип | Модуль |
Користувацькі характеристики | |
Стан | Нове |
Інформація для замовлення
- Ціна: 37,40 ₴
