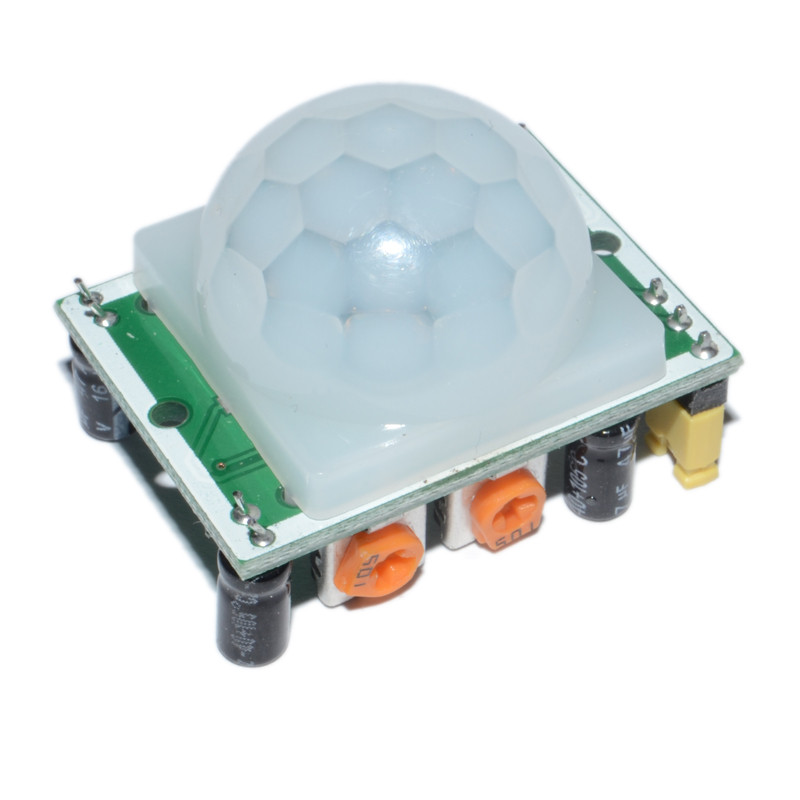

HC-SR501 Регульований інфрачервоний датчик руху

Датчик руху HC SR501

Модуль з інфрачервоним датчиком рухуHC-SR501 може фіксувати рухи людини або тварини на відстані до 7 метрів. Даний модуль часто використовується в простих охоронних системах або побутових проектах (автоматичне включення світла під час руху, автоматизації електричних приладів тощо)

Плата модуля спроектована на основі чіпа управління BISS0001. Чіп приймає випромінювання з датчика та обробляє отриману інформацію для перетворення її в аналоговий або цифровий сигнал.

Інфрачервоний датчик руху - значення пінів

Модуль пір датчик HC-SR501 має два режими роботи (H, L). Для зміни режимів використовується джампер, розташований на звороті модуля. У режимі  H, імпульс на виході модуля зникає у разі відсутності руху в зоні при заданому часі. Якщо підключити режим L, на виході з'являється логічний сигнал при спрацюванні модуля.

Також на платі розташовані 2 потенціометри. За допомогою потенціометра SX змінюється відстань чутливості датчика (3 - 7 м), відповідно підстроювальним резистором TX задається час, протягом якого буде передаватися логічна одиниця при русі в зоні датчика (5 - 300 с).

Інфрачервоний датчик має 3 контакти для підключення до мікропроцесора Arduino. Виходи VCC і GND забезпечують подачу напруги на плату, а контакт OUT необхідний для передачі сигналу від датчика до мікроконтролера пристрою.

Подача напруги на модуль здійснюється від зовнішнього джерела живлення, плати Arduino або іншого мікроконтролерного пристрою.

Технічні характеристики модуля датчика руху SR501:

Технічні характеристики модуля:

Схема підключення модуля до Arduino Uno:
