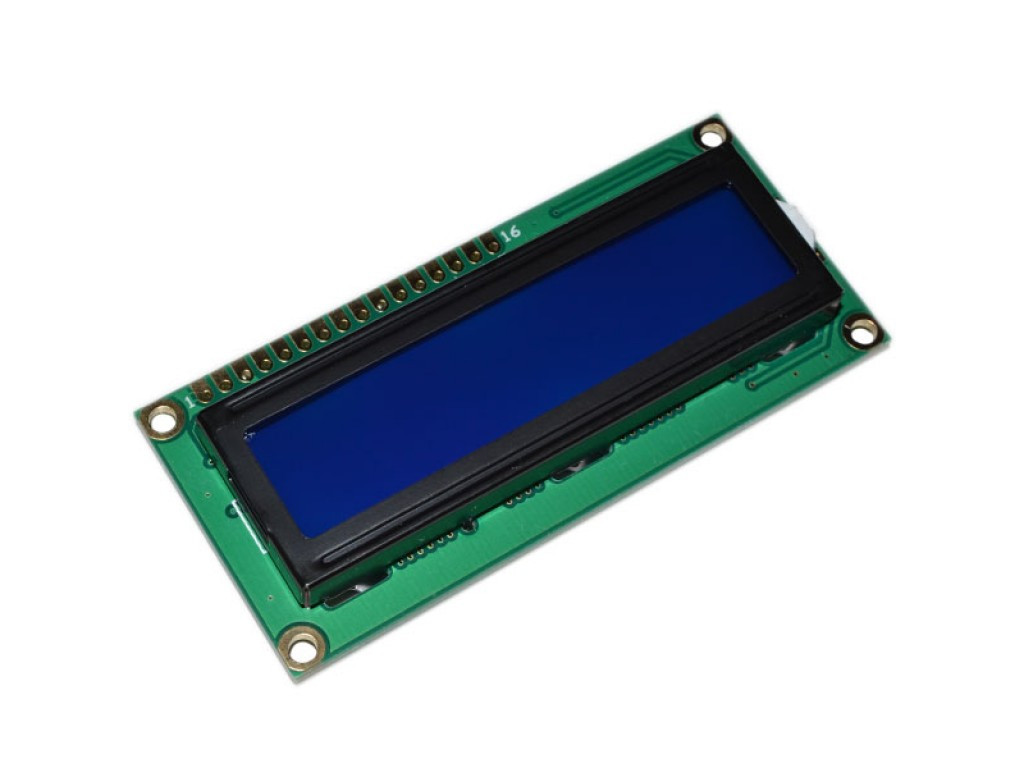

LCD 1602A V2.0 синій фон білі символи з підсвічуванням

LCD 1602A V2.0 — синій фон, білі символи з підсвіткою

Опис

Цей LCD-дисплей призначений для виведення тексту. Широко використовується у проєктах на платформі Arduino для відображення параметрів вологості, температури, напруги, сили струму тощо.

Дисплей розміром 1602 побудований на базі контролера HD44780 від японської компанії Hitachi. Він відображає 2 рядки по 16 символів. Роздільна здатність символів — 5 × 8 пікселів (зазвичай використовується 5 × 7). Нижній рядок може показувати курсор у вигляді підкреслення або суцільного прямокутника. Курсор можна вмикати, вимикати або змусити блимати.

Режими роботи

• 4-бітний режим: за 1 такт передається 0,5 байта (використовуються контакти D4–D7).
• 8-бітний режим: за 1 такт передається 1 байт (використовуються контакти D0–D7).

Дисплей можна підключити до Arduino або інших мікроконтролерів безпосередньо або через інтерфейс I2C з використанням перетворювача I2C → LCD1602. Це дозволяє зменшити кількість проводів до 4.

Перетворювач I2C — Arduino Uno

• GND — «земля»
• VCC — 5 В, живлення дисплея
• SDA — A4, лінія даних
• SCL — A5, лінія синхронізації

Підключення LCD-дисплея до Arduino Uno (16 цифрових виводів)

• 1. VSS — GND («земля»)
• 2. VDD — 5 В (живлення дисплея)
• 3. VO — контрастність (рекомендується підключити потенціометр 10 кОм)
• 4. RS — D12 (вибір регістру)
• 5. RW — GND (режим запису)
• 6. EN — D11 (ENABLE)
• 7–14. D0–D7 — цифрові виводи даних
• 15. A — 5 В (живлення підсвітки)
• 16. K — GND (загальний провід підсвітки)

Для підключення дисплея до плати потрібен штирьовий роз’єм. Яскравість регулюється через вивід VO за допомогою потенціометра на 10 кОм.

При використанні інтерфейсу I2C необхідно завантажити та встановити відповідну бібліотеку в середовищі Arduino IDE.

Живлення може подаватися від зовнішнього джерела, плати Arduino або іншого мікроконтролера. Напруга живлення — 5 В.

Технічні характеристики LCD 1602A

• Напруга живлення: 4,7 ... 5,5 В
• Споживаний струм: 1,2 мА
• Розмір символів: 3 × 5,23 мм
• Розмір екрана: 64 × 15 мм
• Колір підсвітки: синій
• Колір символів: білий
• Розміри модуля: 80 × 36 × 11 мм
