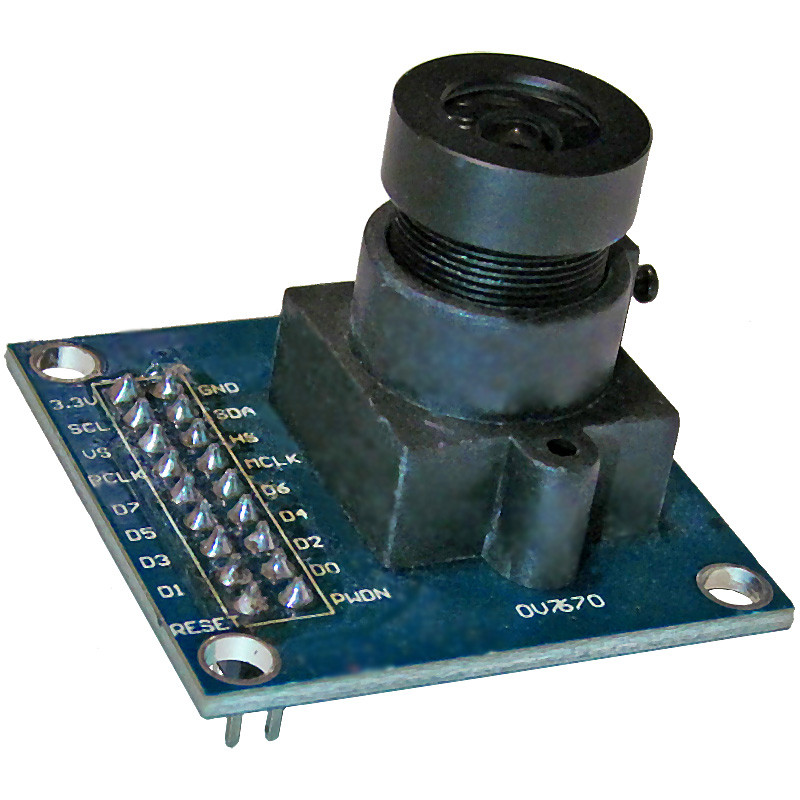

OV7670є невеликою відеокамерою, яка призначена для передачі зображення на мікроконтролерне пристрій або LCD дисплей. Цей модуль можна використовувати в системі розпізнавання кольорів, штрихкодів або QR-кодів, автоматичної охоронної системи з фотофіксацією, роботобудуванні і т. д.
Плата даного модуля спроектована на базі мікросхеми OV7670, лінзі та інших допоміжних компонентів. Обробка зображення налаштовується за допомогою інтерфейсу SCCB(Serial Camera Control Bus), який сумісний з інтерфейсом I2C. Максимальна кількість кадрів за секунду становить 30. Частота дискретизації відповідає стандарту VGA. Модуль володіє такими дозволами:
VGA: | 640 х 480 |
QVGA: | 320 х 240 |
CIF: | 352 х 240 |
QCIF: | 176 × 144 |
Швидкість передачі задається за допомогою програмного забезпечення. Фокусна відстань лінзи регулюється за допомогою прокручування різьблення. Для правильної роботи камери необхідно подавати струм частотою 24 МГц. Дані передаються по паралельній шині, де висновки H1REF і VSYNC синхронізують збір даних. Для того, щоб зображення з камери та зображення на моніторі не відрізнялися, необхідно використовувати кадровий буфер. Для передачі кольору використовуються такі види кодування: RGB565, RGB555, RGB444. Цифри після літер позначають кількість біт на колір.
Плата модуля має велику кількість висновків:
3.3 V: | напруга живлення 3,3 В |
SCL: | лінія тактування (синхронізації) |
VS: | стробуючого імпульсу кадрової синхронізації |
CLK: | побітове тактування |
GND: | «земля» |
SDA: | лінія даних |
HS: | стробуючого імпульсу рядкової синхронізації |
PCLK: | тактовий імпульс |
RESET: | скидання системи |
PWON: | включення камери |
D0 - D7: | 8-бітове виведення камери |
Живиться модуль від зовнішнього джерела живлення, плати Arduino чи іншого мікроконтролерного пристрою. Напруга живлення становить 3,3 Ст.
Технічні характеристики модуля:
Модель | OV7670 |
Напруга живлення, В | 3,3 |
Споживання струму, ма | 20 |
Розмір лінзи, дюйм | 1/6 |
Максимальна кількість кадрів | 30 |
Чутливість, В | 1,3 |
Співвідношення сигнал/шум, дБ | 46 |
Розміри плати, мм | 35 x 35 |
Вага, г | 12 |
Де купити OV7670 модуль відеокамери?
Ми пропонуємо купити OV7670 модуль відеокамери у нашому магазині ELECTRONICA.IN.UA. Ми гарантуємо якісний сервіс та швидке відправлення по всій Україні. Доставка у Київ, Харків, Одеса, Львів. Самовивіз у м. Дніпро, вул. Курчатова, 4.
Характеристики
Основні атрибути | |
---|---|
Країна виробник | Китай |
Виробник | Arduino |
Тип | Модуль |
Користувацькі характеристики | |
Стан | Нове |
Інформація для замовлення
- Ціна: 119,70 ₴
