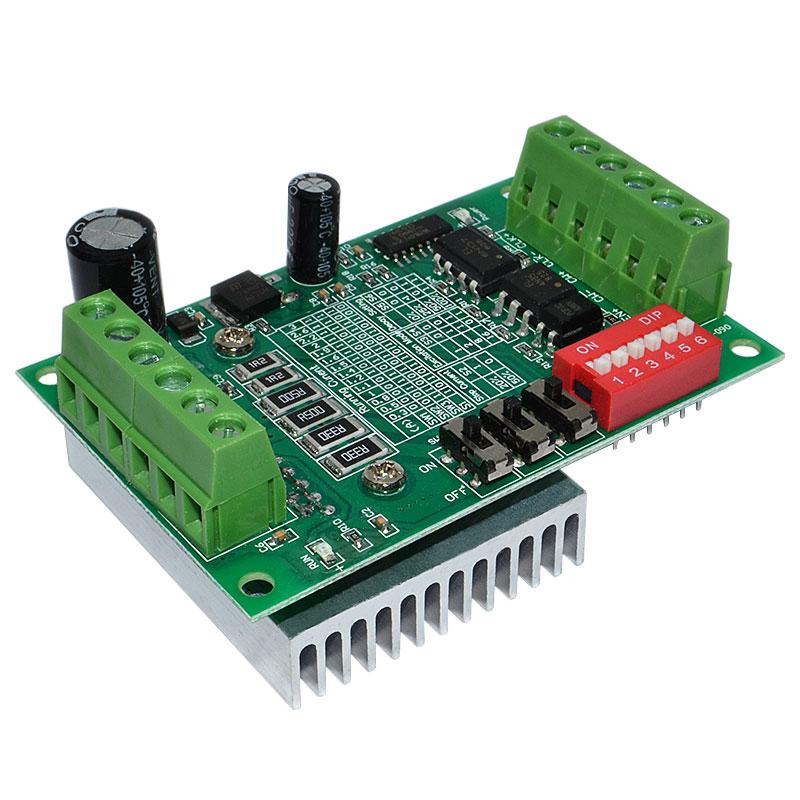

TB6560 модуль керування кроковим двигуном 10...35V 3A

TB6560 – драйвер керування двофазним кроковим двигуном, що реалізований на спеціалізованій інтегральній мікросхемі Toshiba TB6560AHQ. Може живитись постійною напругою від 10 до 35В (рекомендоване значення - 24В). Може бути з успіхом застосований у верстатах з ЧПУ та 3D-принтерах.

Характеристики

• Вхідна напруга: 10 – 35В
• Вихідний струм: до 3А (пікове значення 3.5А)
• Дроблення кроку: Є регулювання (1/2/8/16)
• Регулювання струму: 14 ступенів
• Діагностика: захист від перегріву
• Габаритні розміри: 75мм х 50мм х 35мм
• Маса - 73г

Конструктивно драйвер TB6560 виготовлений з можливістю монтажу в корпус та підключенням контактних майданчиків швидкороз'ємним способом. Це значно спрощує його встановлення, експлуатацію та заміну у разі виходу з ладу.

Можливості модуля драйвера крокового двигуна TB6560

• Має гальванічно розв'язаний інтерфейс STEP/DIR
• Можливість керування двофазними біполярними кроковими двигунами
• Забезпечує стабілізацію фазних струмів двигуна на заданому рівні. Максимальний струм фази до 3 А, дискретно встановлюється перемикачами на платі
• Має чотири режими керування двигуном: кроковий, напівкроковий, мікрокроковий 1/8 кроку, мікрокроковий 1/16 кроку
• У мікрокроковому режимі забезпечує форму фазних струмів близьку до синусоїдальної, що знижує шуми та вібрації. Забезпечує 4 режими спаду струму обмоток
• Має вбудований захист від перегріву
• Має режим зниження струму для утримання ротора під час зупинки двигуна
