Комплект 4-х канального дистанційного керування 315 МГц

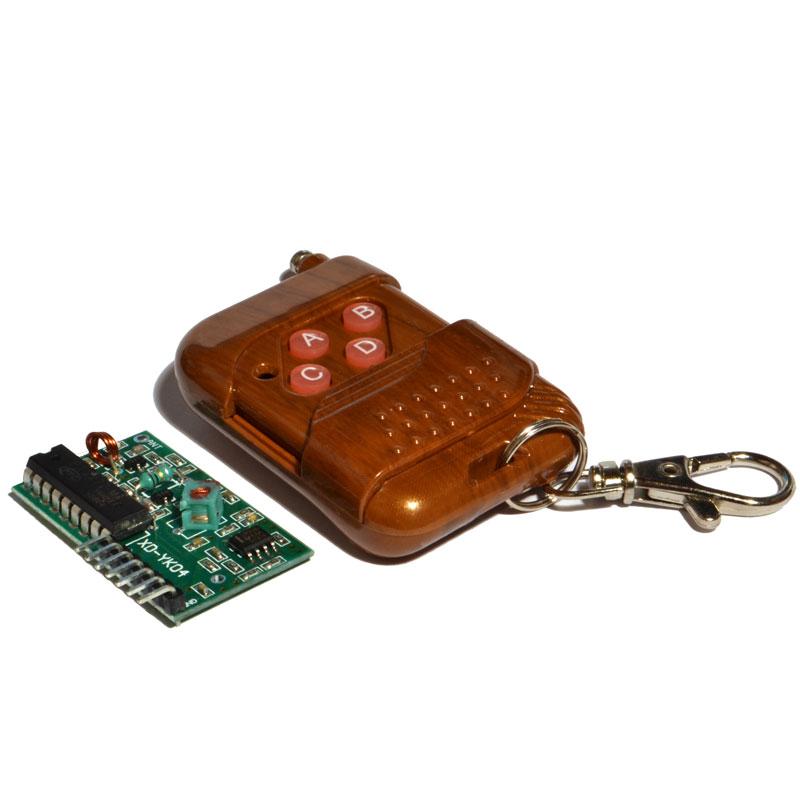

Комплект призначений для керування пристроями на відстані за допомогою пульта. У комплект даного модуля входять: плата приймача та 4-х командний пульт керування. Модуль можна використовувати як пульт для відкриття воріт, включення світла і т.д.

Приймач та пульт спроектовані на мікросхемі PT2272-M4. Мікросхема PT2272-M4 має 18 контактів і виконана в корпусі «DIP18». Завдяки їй відбувається кодування сигналу пульта і декодування сигналу приймаючому пристрої. На пульті розташовані 4 кнопки (A, B, C і D) при натисканні на які з'являється сигнал високого рівня. Пульт керування працює на частоті 315 МГц у режимі АМ (амплітудна модуляція). Максимальна дальність дії пульта на відкритому просторі становить до 100 м (з підключеною ДОДАТКОВОЮ АНТЕННОЮ), але при використанні в приміщенні це значення буде значно нижчим через перешкоди.

За потреби до передавача можна підключити інші приймачі. Для цього необхідно розібрати корпус пульта і з'єднати перемички для встановлення коду. Максимальна кількість комбінацій становить 6561. Відповідно на платі приймача необхідно встановити такі самі перемички.

Кнопки пульта керування відповідають таким контактами:

При натисканні однією з кнопок пульта управління формується і передається сигнал. Потім відбувається посилення сигналу приймачем і на його виходах з'являється напруга. Напруга на виході приймача формується лише при натиснутій кнопці, тобто при відпусканні кнопки пульта напруга на виводі пропаде. При заміні встановленої мікросхеми на мікросхемуPT2272-T4 реле буде вмикатися/вимикатися при одному натисканні (без утримування кнопки).

Плата приймача має 7 контпктів:

Також плату модуля можна підключити до платформи Arduino або іншого мікроконтролерного пристрою.

Подавати живлення на плату приймача можна від зовнішнього джерела живлення. Напруга живлення приймача становить 5 В. Для живлення пульта потрібно встановити у відсік для живлення батарейку «23А».

Технічні характеристики модуля:
