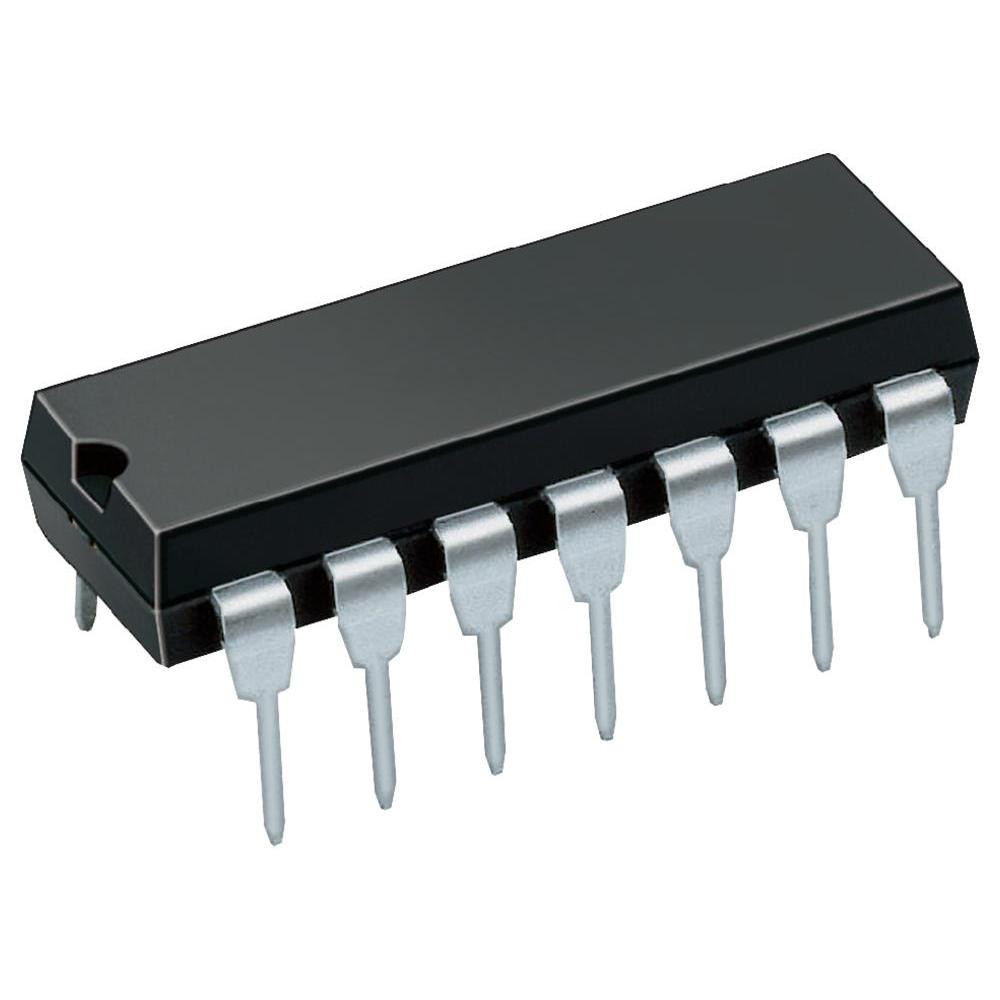

Мікросхема 74HC03N DIP14

  • В наявності 20 од.
  • Оптом і в роздріб
  • Код: 01519

8,40 ₴

Показати оптові ціни

Мінімальна сума замовлення на сайті — 200 грн

Мікросхема 74HC03N DIP14
Мікросхема 74HC03N DIP14В наявності 20 од.
8,40 ₴
+380 (68) 412-48-94
  • +380 (95) 571-13-53
+380 (68) 412-48-94
  • +380 (95) 571-13-53
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

Опис

Логічні елементи Quad 2-In w/OD

Технічні параметри

Максимальна робоча температура +85 °C
Number of Inputs per Gate 2
Schmitt Trigger Input No
Максимальний час затримки розповсюдження за максимальної CL 105 ns @ 2 V, 23 ns @ 6 V, 25 ns @ 4.5 V
Тип корпусу PDIP
Тип монтажу Монтаж на плату в отвори
Ширіна 6.35мм
Висота 4.57мм
Тип виходу Відкритий стік
Розміри 19.3 x 6.35 x 4.57мм
Максимальний вихідний струм низького рівня -5.2mA
Максимальний вихідний струм високого рівня 0.005mA
Кількість елементів 4
Довжина 19.3мм
Мінімальна робоча напруга живлення 2 В
Виробник Texas Instruments
Стан перевірки затримки розповсюдження 50пФ
Мінімальна робоча температура -40 °C
Сімейство логічних елементів HC
Логічна функція І-НЕ
Максимальна робоча напруга живлення 6 В
Кількість контактів 14
Вигляд монтажу Through Hole
Час затримки розповсюдження 31 ns
Вихідний струм 50 mA
Вихідний струм високого рівня 5.2 mA
Вихідний струм низького рівня 5.2 mA
Діапазон робочих температур 40 C to + 85 C
Категорія продукту Логічні елементи
Кількість вентилів 4 Gate
Кількість вхідних ліній 2 Input
Кількість вихідних ліній 1 Output
Кількість цифрових розрядів 4 bit
Напруга живлення - макс. 6 V
Напруга живлення - хв. 2 V
Підкатегорія Logic ICs
Продукт Single-Function Gate
Робоча напруга живлення 5 V
Робочий струм джерела живлення 20 uA
Розмір фабричного упакування 25
Серія SN74HC03
Тип входу CMOS
Тип логіки 2-Input NAND
Тип продукту Logic Gates
Торгова марка Texas Instruments
Упаковка Tube
Упаковка / блок PDIP-14
Функція NAND
Base Product Number 74HC03 ->
Current - Output High, Low -, 5.2mA
Current – Quiescent (Max) 2ВµA
ECCN EAR99
Features Open Drain
HTSUS 8542.39.0001
Logic Level - High 1.5V ~ 4.2V
Logic Level - Low 0.5V ~ 1.8V
Logic Type NAND Gate
Max Propagation Delay @ V, Max CL 23ns @ 6V, 50pF
Moisture Sensitivity Level (MSL) 1 (Unlimited)
Mounting Type Through Hole
Number of Circuits 4
Number of Inputs 2
Operating Temperature -40°C ~ 85°C
Package Tube
Package / Case 14-DIP (0.300"", 7.62mm)
REACH Status REACH Unaffected
RoHS Status ROHS3 Compliant
Series 74HC ->
Supplier Device Package 14-PDIP
Voltage - Supply 2V ~ 6V
Brand Texas Instruments
Factory Pack Quantity 25
Function NAND
High Level Output Current -5.2 mA
Input Type CMOS
Logic Family HC
Logic Function NAND
Low Level Output Current 5.2 mA
Manufacturer Texas Instruments
Maximum Operating Temperature +85 C
Minimum Operating Temperature -40 C
Mounting Style Through Hole
Number Of Bits 4 bit
Number Of Gates 4 Gate
Number Of Input Lines 2 Input
Number Of Output Lines 1 Output
Operating Supply Current 20 uA
Operating Supply Voltage 5 V
Operating Temperature Range -40 C to+85 C
Output Current 50 mA
Output Type CMOS
Packaging Tube
Product Single-Function Gate
Product Category Logic Gates
Product Type Logic Gates
Propagation Delay Time 31 ns
Subcategory Logic ICs
Supply Voltage - Max 6 V
Supply Voltage - Min 2 V

Де купити Мікросхема 74HC03N DIP14?

Ми пропонуємо купити Мікросхема 74HC03N DIP14 у нашому магазині ELECTRONICA.IN.UA. Ми гарантуємо якісний сервіс та швидке відправлення по всій Україні. Доставка у Київ, Харків, Одеса, Львів. Самовивіз у м. Дніпро, вул. Курчатова, 4.

Характеристики
Основні атрибути
ВиробникNXP Semiconductors
Країна виробникКитай
Користувацькі характеристики
СтанНове
КорпусDIP14
