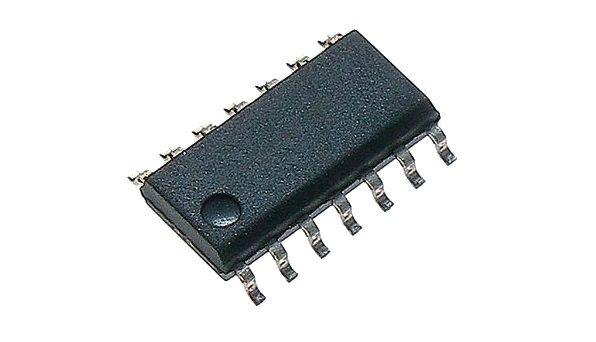

Мікросхема CD4012BM SO14

  • В наявності 10 од.
  • Оптом і в роздріб
  • Код: 01456

16,80 ₴

14,30 ₴

Показати оптові ціни

Мінімальна сума замовлення на сайті — 200 грн

Мікросхема CD4012BM SO14
Мікросхема CD4012BM SO14В наявності 10 од.
16,80 ₴14,30 ₴
+380 (68) 412-48-94
  • +380 (95) 571-13-53
+380 (68) 412-48-94
  • +380 (95) 571-13-53
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

Опис

Логічні елементи CMOS Dual 4-Input NAND Gate

Технічні параметри

Вигляд монтажу SMD/SMT
Час затримки розповсюдження 250 ns
Висота 1.58 мм
Вихідний струм високого рівня 1.5 mA
Вихідний струм низького рівня 1.5 mA
Діапазон робочих температур 55 C to + 125 C
Довжина 8.65 мм
Категорія продукту Логічні елементи
Кількість вентилів 2 Gate
Кількість вхідних ліній 4 Input
Кількість вихідних ліній 1 Output
Кількість цифрових розрядів 2 bit
Логічна функція NAND
Максимальна робоча температура + 125 C
Мінімальна робоча температура 55 C
Напруга живлення - макс. 18 V
Напруга живлення - хв. 3 V
Підкатегорія Logic ICs
Продукт Single-Function Gate
Робоча напруга живлення 10 V
Робочий струм джерела живлення 15 uA
Розмір фабричного упакування 50
Сімейство логічних елементів CD4000
Серія CD4012B
Тип входу CMOS
Тип виходу CMOS
Тип логіки 4-INPUT NAND
Тип продукту Logic Gates
Струм спокою 20 nA
Торгова марка Texas Instruments
Упаковка Tube
Упаковка / блок SOIC-14
Функція NAND
Ширіна 3.91 мм
Base Product Number CD4012 ->
Current - Output High, Low 3.4mA, 3.4mA
Current – Quiescent (Max) 1ВµA
ECCN EAR99
HTSUS 8542.39.0001
Logic Level - High 3.5V ~ 11V
Logic Level - Low 1.5V ~ 4V
Logic Type NAND Gate
Max Propagation Delay @ V, Max CL 90ns @ 15V, 50pF
Moisture Sensitivity Level (MSL) 1 (Unlimited)
Mounting Type Surface Mount
Number of Circuits 2
Number of Inputs 4
Operating Temperature -55°C ~ 125°C
Package Tube
Package / Case 14-SOIC (0.154"", 3.90mm Width)
REACH Status REACH Unaffected
RoHS Status ROHS3 Compliant
Series 4000B ->
Supplier Device Package 14-SOIC
Voltage - Supply 3V ~ 18V
Number Of Inputs/Bits Per Element 4
Operating Supply Voltage 3V ~ 18V
Logic Function NAND Gate
No. of Elements Dual
Schmitt Trigger Input Without Schmitt Trigger Input
Базовий Номер / Сімейство Логіки CD4012
Базовий номер мікросхеми логіки 4012
Вихідний Струм 6.8мА
Кількість Входів 4Inputs
Кількість контактів 14контактів
Лінійка продукції 4012
Максимальна напруга живлення 18В
Мінімальна напруга живлення
Сімейство Логічної Мікросхеми 4000B
Стиль Корпусу Мікросхеми Логіки SOIC
Рівень Чутливості до Вологості (MSL) MSL 1-Безлімітний

Докладніше в Datasheet нижче.

Де купити Мікросхема CD4012BM SO14?

Ми пропонуємо купити Мікросхема CD4012BM SO14 у нашому магазині ELECTRONICA.IN.UA. Ми гарантуємо якісний сервіс та швидке відправлення по всій Україні. Доставка у Київ, Харків, Одеса, Львів. Самовивіз у м. Дніпро, вул. Курчатова, 4.

Характеристики
Основні
ВиробникNXP Semiconductors
Країна виробникКитай
Користувацькі характеристики
СтанНове
КорпусSO14
Специфікація
