Опис
Напівпровідники - Мікросхеми\Логіка\Вентілі та Інвертори
5, CL = 15 пФ, TA = 25 ° C
• Стандартні виходи - 10 навантажень LSTTL
• Виходи драйвера шини - 15 навантажень LSTTL
• Збалансована затримка поширення та час переходу
• Значне зниження потужності порівняно до логічних мікросхем LSTTL
• Висока стійкість до перешкод - NIL = 30%, NIH = 30% від VCC при VCC = 5 В
Технічні параметри
Вихідний Струм | 5.2мА |
Мінімальна Робоча Температура | -55 C |
Максимальна Робоча Температура | 125 C |
Максимальна напруга живлення | 6В |
Мінімальна напруга живлення | 2В |
Кількість Висновків | 14висновок(ів) |
Кількість Входів | 8Inputs |
Стиль Корпусу Мікросхеми Логіки | dip |
Тип Логіки | і-не |
Базовий Номер / Сімейство Логіки | 74HC30 |
Базовий номер мікросхеми логіки | 7430 |
Сімейство Логічної Мікросхеми | 74HC |
Лінійка продукції | 74HC30 |
No. of Elements | single |
Logic Function | NAND Gate |
Schmitt Trigger Input | Without Schmitt Trigger Input |
Вигляд монтажу | SMD/SMT |
Час затримки розповсюдження | 28 ns |
Висота | 4.57 мм |
Вихідний струм високого рівня | 4 mA |
Вихідний струм низького рівня | 4 mA |
Діапазон робочих температур | 55 C to + 125 C |
Довжина | 19.3 мм |
Категорія продукту | Логічні елементи |
Кількість вентилів | 1 Gate |
Кількість вхідних ліній | 8 Input |
Кількість вихідних ліній | 1 Output |
Кількість цифрових розрядів | 1 bit |
Логічна функція | NAND |
Напруга живлення - макс. | 6 V |
Напруга живлення - хв. | 2 V |
Підкатегорія | Logic ICs |
Продукт | Single-Function Gate |
Робоча напруга живлення | 5 V |
Робочий струм джерела живлення | 20 uA |
Розмір фабричного упакування | 25 |
Сімейство логічних елементів | HC |
Серія | CD74HC30 |
Тип входу | CMOS |
Тип виходу | CMOS |
Тип продукту | Logic Gates |
Торгова марка | Texas Instruments |
Упаковка | Tube |
Упаковка / блок | PDIP-14 |
Функція | NAND |
Ширіна | 6.35 мм |
High Level Output Current | 5.2mAгЂЃ5.2mA |
Logic Type | NAND Gate |
Maximum Operating Temperature | +125„ѓ |
Minimum Operating Temperature | -55„ѓ |
Number Of Circuits | 1 |
Number Of Inputs/Bits Per Element | 8 |
Propagation Delay - Max | 22ns @ 6VпъЊ50pF |
Quiescent Current | 2uA |
Series | 74HC |
Supply Voltage - Max | 6V |
Supply Voltage - Min | 2V |
Вага, г | 1.79 |

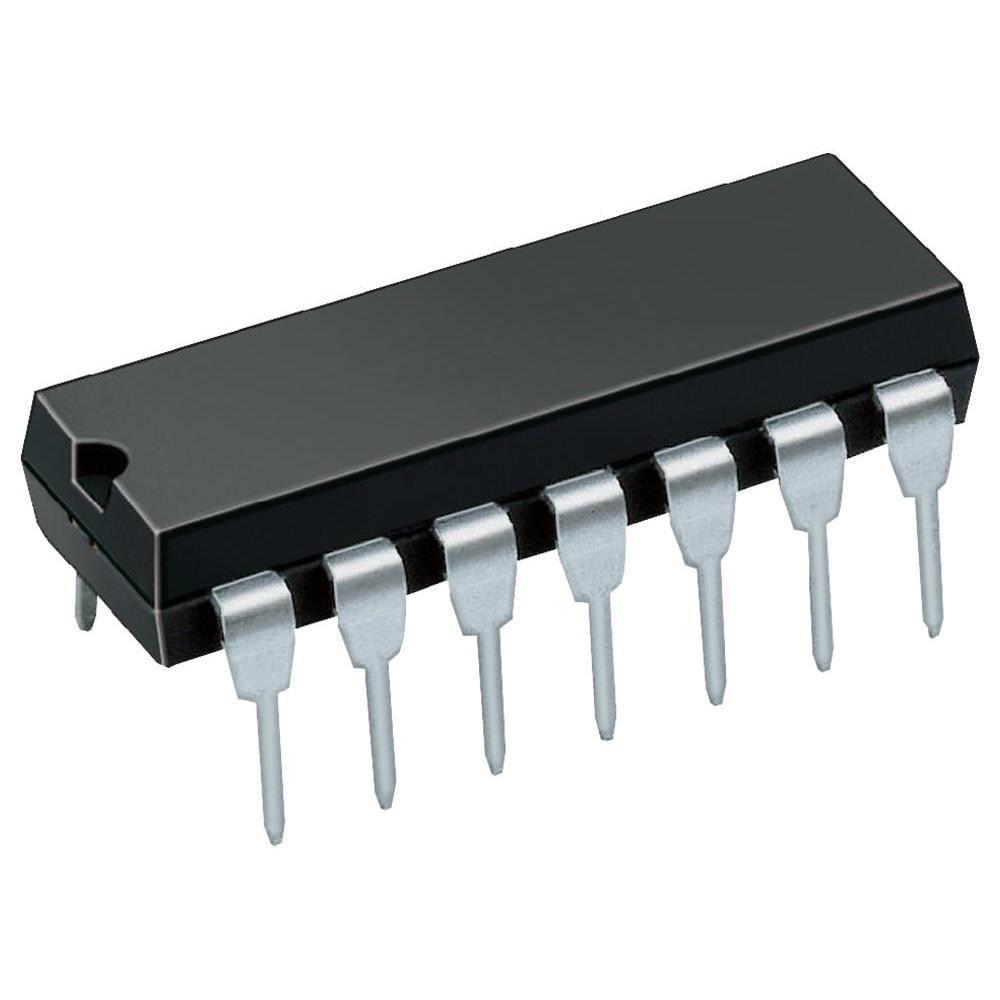

Де купити Мікросхема CD74HC30E DIP14?
Ми пропонуємо купити Мікросхема CD74HC30E DIP14 у нашому магазині ELECTRONICA.IN.UA. Ми гарантуємо якісний сервіс та швидке відправлення по всій Україні. Доставка у Київ, Харків, Одеса, Львів. Самовивіз у м. Дніпро, вул. Курчатова, 4.
Характеристики
Основні атрибути | |
---|---|
Виробник | NXP Semiconductors |
Країна виробник | Китай |
Користувацькі характеристики | |
Стан | Нове |
Корпус | DIP14 |
Специфікація
Інформація для замовлення
- Ціна: 20 ₴
