Мікросхема LNK304PN DIP-8B
- В наявності 15 од.
- Оптом і в роздріб
- Код: 01852
35,30 ₴
Показати оптові ціниМінімальна сума замовлення на сайті — 200 грн
- +380 (95) 571-13-53
Зображення ознайомлювального характеру
Мікросхема LNK304PN

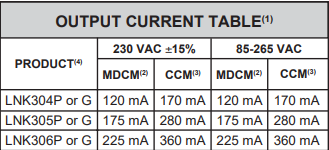

LinkSwitch-TN спеціально розроблений для заміни всіх лінійних та неізольованих джерел живлення з конденсаторним живленням (cap dropper) у діапазоні вихідних струмів менше 360 мА за рівної вартості системи. Діапазон вихідних струмів менше 360 мА при рівній вартості системи і набагато більш високих характеристиках та енергоефективності. При цьому володіючи набагато вищими характеристиками та енергоефективністю.
Розпинування LNK304PN
Контакт DRAIN (D):Стоковий виведення силового MOSFET. Забезпечує внутрішній робітник
струм при запуску і в режимі роботи.
BYPASS (BP) Pin:
Точка підключення зовнішнього конденсатора, що шунтує, ємністю 0,1 мкФ для внутрішнього джерела живлення 5,8 В.
внутрішнього живлення 5,8 В.
FEEDBACK (FB) Pin:
Під час нормальної роботи перемикання силового МОП-транзистора керується цим контактом.
керується цим контактам. Перемикання MOSFET припиняється, якщо
на цей контакт надходить струм понад 49 мкА.
Контакт SOURCE (S):
Цей контакт служить підключення джерела силового МОП-транзистора. Він також є
опорною землею для контактів BYPASS та FEEDBACK.
Докладніше про LNK304PN в DATASHEET (PDF файл) нижче.
Де купити Мікросхема LNK304PN DIP-8B?
Ми пропонуємо купити Мікросхема LNK304PN DIP-8B у нашому магазині ELECTRONICA.IN.UA. Ми гарантуємо якісний сервіс та швидке відправлення по всій Україні. Доставка у Київ, Харків, Одеса, Львів. Самовивіз у м. Дніпро, вул. Курчатова, 4.
Основні атрибути | |
---|---|
Виробник | Power Integrations |
Країна виробник | Китай |
Користувацькі характеристики | |
Корпус | DIP-8B |
Стан | Нове |
- Ціна: 35,30 ₴
