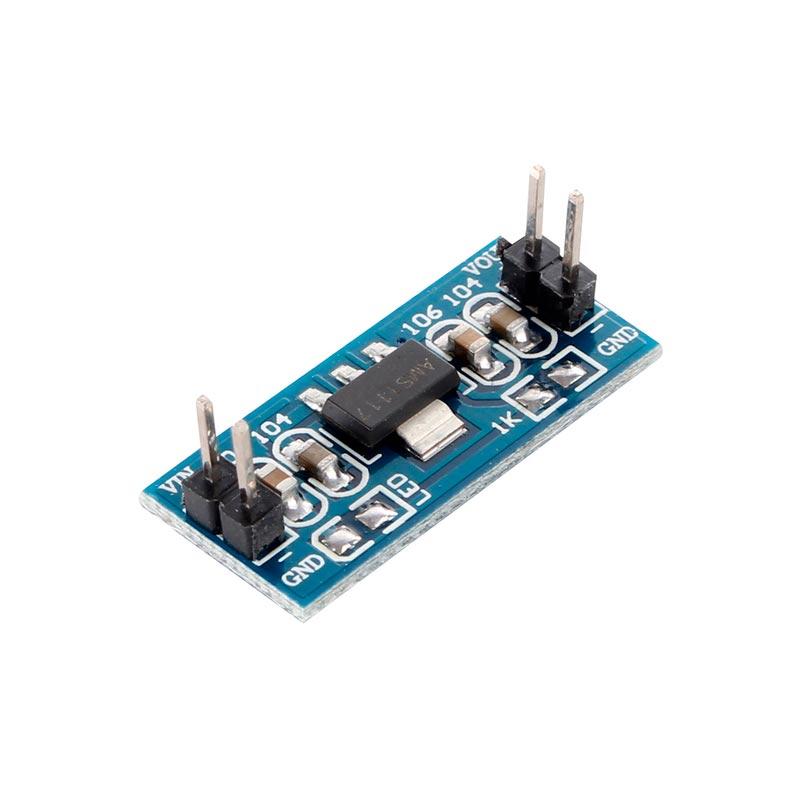

Модуль AMS1117-1,8 лінійний понижувальний стабілізатор напруги з малим падінням buck step down DC-DC

AMS1117-1,8 мініатюрний понижувальний перетворювач напруги постійного струму. Особливостями лінійних перетворювачів є: низька вартість, малі габарити та відсутність пульсації вихідної напруги. Модуль має штирьові роз'єми, що дозволяє використовувати конвертер у проектах на базі платформи Arduino. Також перетворювач напруги можна використовувати як живлення аналогових пристроїв, портативних приладів, зарядки акумуляторів і т.д.

Плата перетворювача спроектована на базі лінійного стабілізатора напруги AMS1117 і допоміжних компонентів, які забезпечують правильну роботу модуля. Мікросхема AMS1117 має 3 виводи і виконана в корпусі «SOT-223». Максимальне значення вихідного струму стабілізатора становить 800 мА.

Підключається джерело живлення та навантаження за допомогою 4 штирьових роз'ємів:


VIN+:	вхідна напруга 3,3 - 12 В
VIN-:	«земля»
VOUT+:	вихідна напруга 1,8 В
VOUT-:	загальний провід пристрою

Подавати напругу живлення можна від зовнішнього джерела живлення. Незважаючи на розміри модуля діапазон вхідної напруги плати становить від 3,3 до 12 В, а вихідної напруги постійного струму 1,8 В. Сигналізує про подачу живлення світлодіод, який можна встановити на монтажний майданчик LED.

---

Технічні характеристики модуля:


Лінійний стабілізатор напруги	AMS1117
Вхідна напруга, В	3,3 ... 12
Номінальна вихідна напруга, В	1,8
Вихідна напруга, В	3,234 ... 3,366
Вихідний струм, мА	800
Робоча температура, °C	-40...+85
Розміри модуля, мм	25 х 11
