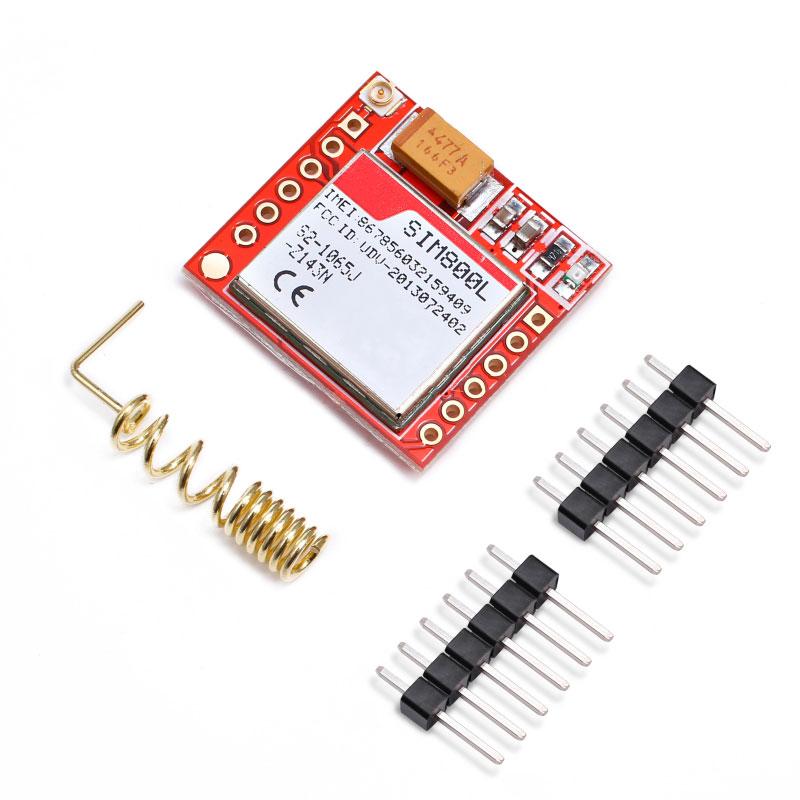

Модуль GSM, GPRS на чіпі SIM800L — це мініатюрний GSM-модем розміром всього 23 Х 25 Х 4 мм, який можна використовувати в різних проектах, таких як охорона дачі або будинку, сигналізація в автомобілі та багато іншого. Даний модуль, по функціоналу нічим не поступається звичайному мобільному телефону і за його допомогою можна, відправляти SMS повідомлення, здійснювати або приймати телефонні дзвінки, підключатися до Інтернету через GPRS, TCP/IP та багато іншого. А також модуль підтримує чотиридіапазонну мережу GSM / GPRS.
Технічні параметри
- Напруга живлення: 3.7 В ~ 4.4 В
- Споживання струму в режимі очікування: 0,7 мА
- Піковий струм: 2 А
- Скорість UART: 1200 – 115200 бод
- Формат SIM картки: microSIM
- Робочий діапазон: EGSM900, DCS1800, GSM850, PCS1900
- Потужність передачі DCS1800, PCS1900: 1 Вт
- Потужність передачі GSM850, EGSM900: 2 Вт
- режим мережі: 2G
- Габарити: 25 мм х 24 мм х 4 мм
Загальні відомості
В основі модуля лежить чіп SIM800L від SimCom. Робоча напруга чіпа становить від 3.4 до 4.4 В, що робить його ідеальним, для прямого живлення від літієвої батареї. Контакти чіпа SIM800L виведені з боків модуля, включаючи контакти інтерфейсу UART, необхідні зв'язку з мікроконтролером. Підтримувана швидкість від 1200 до 115 200 біт/с з автоматичним визначенням швидкості. Для підключення до мережі, потрібна зовнішня антена, яка йде в комплекті з модулем. Також, на платі є роз'єм U.FL, якщо необхідно підключити виносну антену. На задній панелі розміщено гніздо для встановлення SIM-картки. Для роботи підійде будь-яка SIM карта, важливо, щоб вона була активована.
Світлодіодні індикатори стану
У верхньому правому куті модуля SIM800L знаходиться світлодіод, який показує стан мережі.
Блимає раз на 1 з — Модуль працює, але ще не підключився до мережі.
Блимає раз на 2 з — Запитане з'єднання для передачі даних GPRS активно.
Блимає раз на 3 з — Модуль встановив зв'язок із стільниковою мережею і може надсилати/отримувати голосові та SMS-повідомлення.
Розпинування GSM-модуля SIM800L
На модулі SIM800L розташовано 12 контактів, які необхідні для зв'язку з мікроконтролером та підключення динаміка та мікрофона. З'єднання такі:
NET — Висновок для припаювання спіральної антени
VCC — Живлення модуля 3,4 - 4,4 вольта
RST (Reset) — Виведення скидання модуля
RxD (Receiver) — Прийом UART
TxD (Transmitter) — Передача UART
GND — Загальний провід (- живлення)
RING — Виведення індикатора дзвінка
DTR — Виведення активації / деактивації сплячого режиму
MIC ± — Мікрофонний вхід
SPK ± — Вихід динаміка
Живлення модуля SIM800L
Для стабільної роботи модуля SIM800L необхідне джерело живлення з вихідною напругою 3,4 – 4,4 В (в ідеалі 4,1 В) з максимальним робочим струмом 2А. Як джерело живлення можна використовувати Li-ion акумулятор (1200mAh і вище) або стабілізатор напруги на LM2596.
Пам'ятайте, що підключення модуля до 5 В, призведе до його виходу з ладу, також він не буде працювати і від 3.3 В. Для його роботи необхідне зовнішнє джерело живлення, Li-ion акумулятор або знижувальні перетворювачі постійного струму на 4,1 У, 2A.
Де купити Модуль GSM/GPRS SIM800L?
Ми пропонуємо купити Модуль GSM/GPRS SIM800L у нашому магазині ELECTRONICA.IN.UA. Ми гарантуємо якісний сервіс та швидке відправлення по всій Україні. Доставка у Київ, Харків, Одеса, Львів. Самовивіз у м. Дніпро, вул. Курчатова, 4.
Основні атрибути | |
---|---|
Виробник | SIMCom |
Країна виробник | Китай |
Тип | Модуль |
Стан | Новий |
- Ціна: 154,60 ₴
