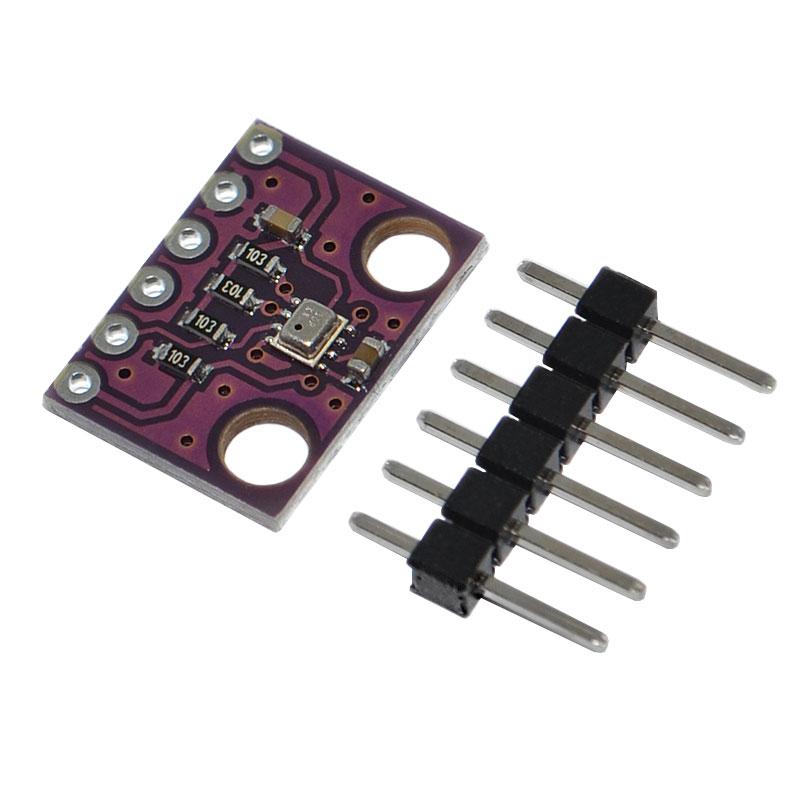

Модуль GY-BMP280-3.3 високоточний датчик атмосферного тиску - висотомір



Документація :

BMP280 завантажити PDF

GY-BMP280-3.3 є високоточним датчиком атмосферного тиску. Крім вимірювання атмосферного тиску, датчик здатний визначити висоту та температуру навколишнього середовища. Таким чином, це дозволяє використовувати модуль для побудови домашньої метеостанції, а також для створення таких приладів як: барометр, висотомір та ін. Також модуль часто використовують у саморобних літаках, квадрокоптерах і т.д.

Плата модуля спроектована на основі покращеної мікросхеми BMP280 та інших допоміжних компонентів. Мікросхема є датчиком атмосферного тиску, який має 8 висновків і виконаний в металевому корпусі. Дозвіл АЦП підвищений до 20 біт. Точність вимірювання барометричного тиску становить 1 гПа, температури 1 °C, а висоти до 1 м.

Модуль атмосферного тиску підтримує послідовні інтерфейси I2C та SPI, що дозволяє без будь-яких проблем підключати датчик до платформи Arduino або інших мікроконтролерів. Призначення висновків плати модуля:


VCC:	напруга живлення 3,3 В
GND:	«земля»
SCL:	лінія тактування
SDA:	лінія даних
CSB:	виведення веденого пристрою
SDO:	вихід послідовних даних

Модуль GY-BMP280-3.3 може працювати в 3 режимах:


SLEEP:	режим низького енергоспоживання або режим «сну»
FORCED:	вимірює необхідні параметри за командою
NORMAL:	самостійно вимірює параметри через заздалегідь заданий час

Живлення модуля здійснюється від зовнішнього джерела живлення, Arduino платформи або іншого мікроконтролерного пристрою. Діапазон напруги живлення модуля становить від 1,7 до 3,6 Ст.

---

Технічні характеристики модуля:


Мікросхема	BMP280
Напруга живлення, В	1,7 ... 3,6
Швидкість інтерфейсу I2C, МГц	3,4
Максимальне значення тиску, гПа	1100
Рівень шуму, Па	0,2
Чутливість по висоті, м	1
Дозвол АЦП, біт	20
Розміри модуля, мм	21 х 18
