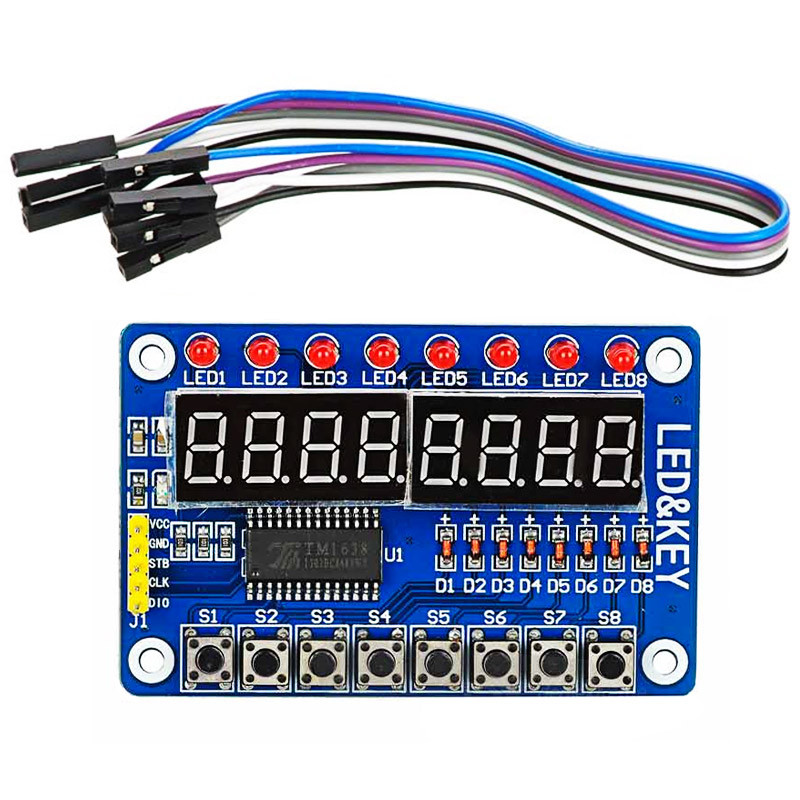

Модуль LED&KEY TM1638 - 8 семисегментних індикаторів + 8 світлодіодів + 8 кнопок

  • Немає в наявності
  • Оптом і в роздріб
  • Код: 00900

100,40 ₴

Показати оптові ціни

Мінімальна сума замовлення на сайті — 200 грн

Модуль LED&KEY TM1638 - 8 семисегментних індикаторів + 8 світлодіодів + 8 кнопок
Модуль LED&KEY TM1638 - 8 семисегментних індикаторів + 8 світлодіодів + 8 кнопокНемає в наявності
100,40 ₴
+380 (68) 412-48-94
  • +380 (95) 571-13-53
+380 (68) 412-48-94
  • +380 (95) 571-13-53
повернення товару протягом 14 днів за домовленістю



Документація :

TM1638 документація на мікросхему англійською мовою завантажити PDF

Модуль клавіатури та світлодіодної індикації TM1638 LED&KEY зібраний на мікросхемі TM1638 для введення-виведення інформації. Плата містить 8 семисегментних індикаторів, 8 світлодіодів та 8 кнопок. Обмін даних відбувається по оригінальній шині із трьох сигнальних ліній, близьких за властивостями до шини SPI. Рядок семисегментних індикаторів дозволяє відображати числа, деякі літери та прості символи.

Регулювання яскравості виконується програмним шляхом передачі команд по шині даних. Є можливість гасіння окремих розрядів. Світлодіоди утворюють лінійну шкалу, що дозволяє наочно відображати вимірювану величину. Також є можливість програмно регулювати яскравість світлодіодів. Восьмирозрядний індикатор дозволяє виводити дані одночасно про декілька величин. Можна індикувати значення одного параметра і в той же час показувати на лінійній шкалі частку величини від максимального значення, що наочно.

Вісім кнопок клавіатури дозволяють задовольнити вимоги до керування безлічі пристроїв. Мікросхема клавіатури та світлодіодної індикації TM1638 визначає натискання кількох кнопок одночасно. Застосування модуля дозволяє досить просто вирішити конструкцію та електроніку передньої панелі приладу. Світлодіодні індикатори особливо доречні під час роботи в погано освітлених приміщеннях та в нічний час. Застосування додаткового датчика освітленості дозволить автоматично регулювати яскравість світла світлодіодного індикатора.

Крім безпосереднього призначення, модуль клавіатури та світлодіодної індикації дозволяє вивчити роботу мікросхеми TM1638 для застосування у власних розробках.

Призначення висновків SPI:

  • VCC - живлення (+)
  • GND - загальний (-)
  • STB - чип select
  • CLK - час
  • DIO - data in/out

Основні характеристики:

  • Напруга живлення: 5 В
  • Максимальний робочий струм: 130 мА
  • Максимальна частота синхросигналу: 405 кГц
  • Кількість каналів управління: 3
  • Кількість розрядів: 8
  • Тактові кнопки: 8
  • Світлодіодні індикатори: 8
  • Розмір індикаторів: 0.36"
  • Діапазон робочих температур: від -10 до + 60°C
  • Габаритні розміри: 76х50х10мм
  • Маса: 30г

Бібліотека з прикладами для Arduino IDE на GitHub

>

Включає:

  • Підтримку TM1638 та TM1640;
  • Підтримка модуля на TM1638 із загальним анодом;
  • Допоміжні методи для відображення чисел у десятковому, шістнадцятковому та двійковому форматі;
  • Підтримка кількох послідовно підключених tm1638;
  • Зчитування одночасно натиснутих кнопок;
  • Підтримка регулювання яскравості дисплея та світлодіодів;
  • Підтримка написання тексту;
  • Підтримка модуля в перевернутому положенні.



Де купити Модуль LED&KEY TM1638 - 8 семисегментних індикаторів + 8 світлодіодів + 8 кнопок?

Ми пропонуємо купити Модуль LED&KEY TM1638 - 8 семисегментних індикаторів + 8 світлодіодів + 8 кнопок у нашому магазині ELECTRONICA.IN.UA. Ми гарантуємо якісний сервіс та швидке відправлення по всій Україні. Доставка у Київ, Харків, Одеса, Львів. Самовивіз у м. Дніпро, вул. Курчатова, 4.
