Модуль LM2596S - 411B DC-DC понижуючий регульований перетворювач 3,2~40V/1.25~35V, 3A

Модуль знижуючий регульований

Даний перетворювач LM2596S призначений для зміни вихідної напруги в діапазоні від 1,25 до 35 В. Модуль можна використовувати як блок живлення, джерело живлення для пристроїв, акумуляторів, для живлення потужних світлодіодів і т.д.

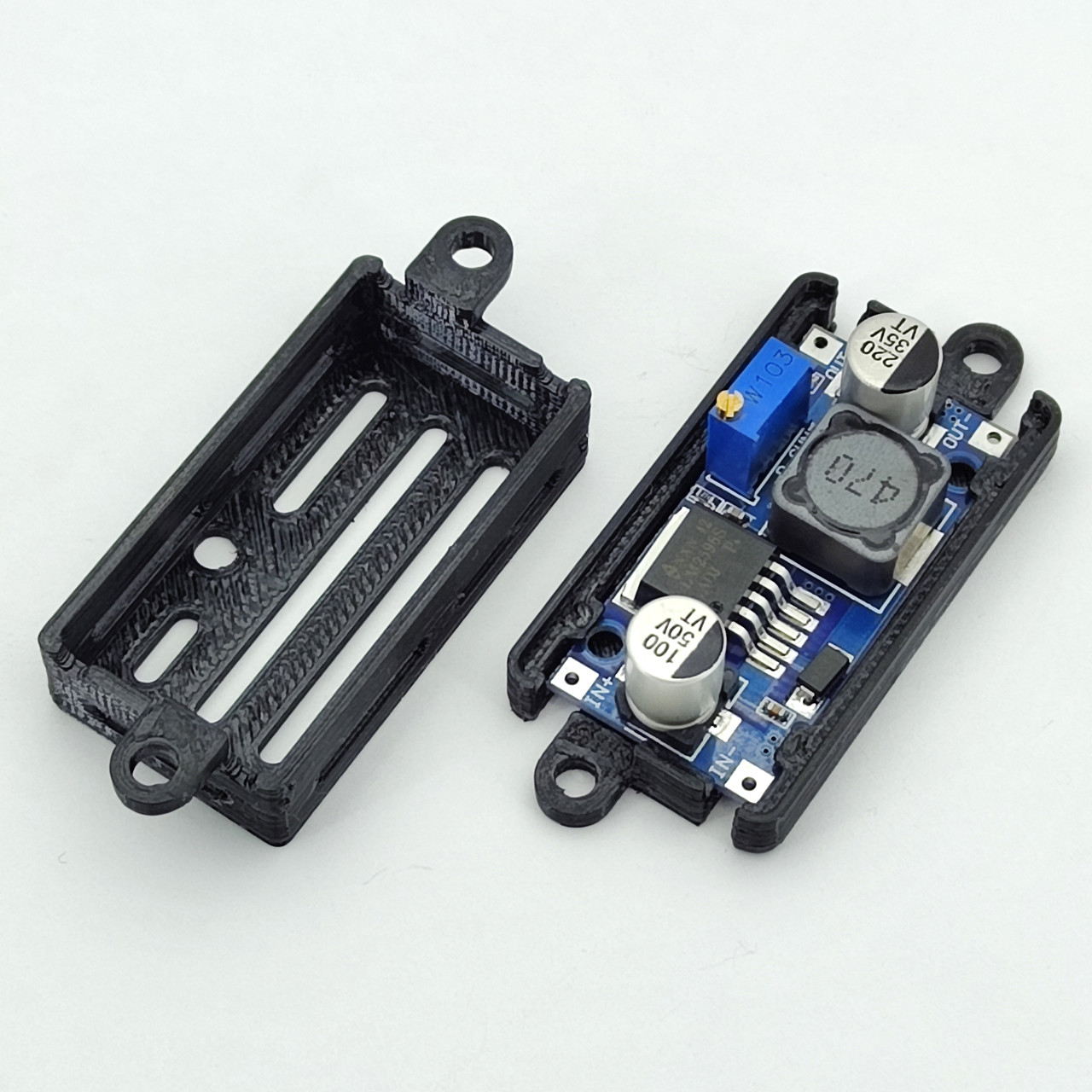

Корпус, розроблений і надрукований нами на 3Д принтері, можна придбати тут.

На сайті можна придбати цей перетворювач із вбудованим вольтметром, який спростить регулювання значення вихідної напруги.

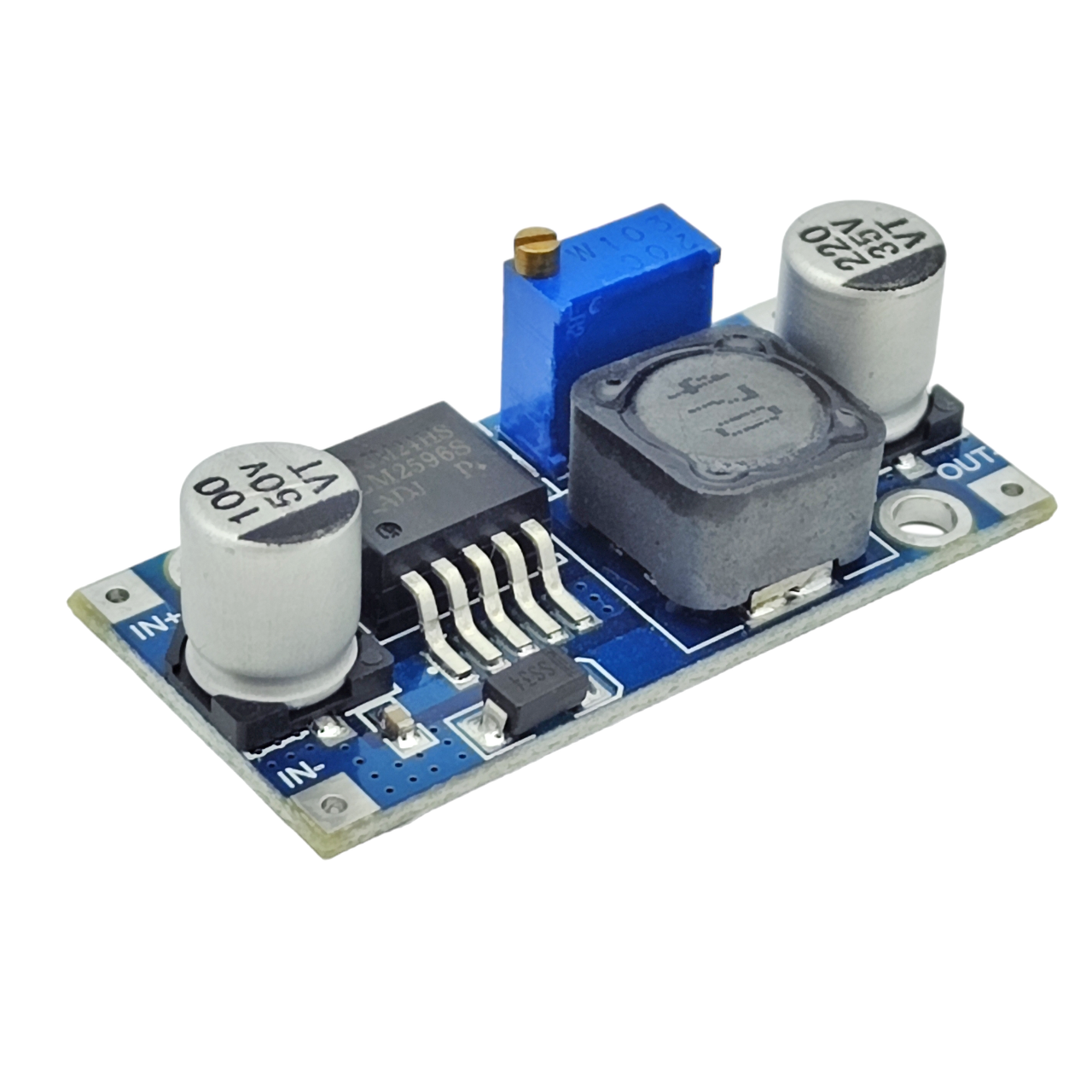

Плата модуля спроектована на основі мікросхеми LM2596, підстроювального резистора, електролітичних конденсаторів та інших допоміжних електронних компонентів. Мікросхема LM2596 являє собою понижувальний імпульсний перетворювач напруги, який має 8 контактіві виконаний в корпусі «TO-263». Наявність твердотільних конденсаторів забезпечує якісне перетворення напруги та збільшує термін служби конвертера. Максимальне значення струму навантаження без додаткового охолодження становить 2 А. За наявності вихідної потужності, яка перевищує значення 10 Вт, необхідно встановити радіатор. Тепловідведення кріпиться до корпусу мікросхеми. Після підключення додаткового охолодження сила струму навантаження може досягати 3 А, а вихідна потужність до 15 Вт. Коефіцієнт корисної дії (ККД) перетворювача може становити до 92%. Регулювання вихідної напруги конвертера напруги здійснюється за допомогою підстроювального резистора.

Мікросхема має захист від КЗ (короткого замикання) та перегріву (спрацьовує при 150 °C). Також має обмеження сили струму на виході.

Джерело живлення та навантаження підключаються до плати перетворювача за допомогою 4 металізованих отворів:


Подається живлення від зовнішнього джерела живлення. Діапазон вхідної напруги становить від 4,5 до 40 В, а вихідної напруги постійного струму від 1,25 до 35 В.

Технічні характеристики модуля:
