Модуль MAX30100 датчик серцевого ритму для ARDUINO

Документація :

MAX30100 завантажити PDF

Даний модуль є датчиком сердечного ритму MAX30100, який призначений для зчитування частоти сердечних скорочень або пульсової оксиметрії. Датчик широко використовують у медичних приладах різного призначення.

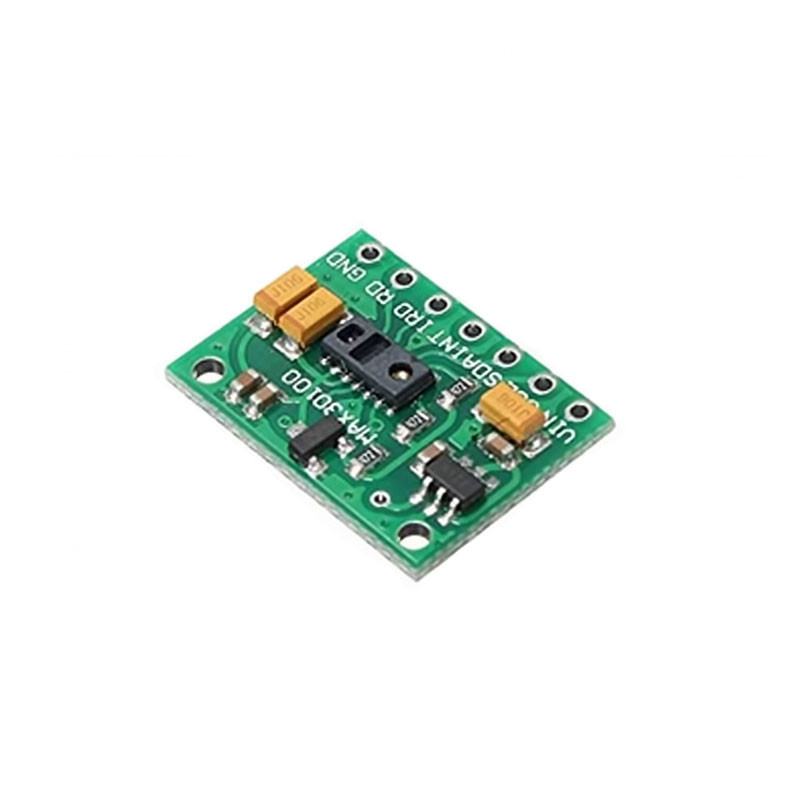

Плата модуля спроектована на базі датчика MAX30100 та інших допоміжних компонентів, які забезпечують правильну роботу датчика. Мікросхема MAX30100 складається з двох світлодіодів (червоний та інфрачервоний), фотоприймача, аналогового підсилювача, інтерфейсного модуля та цифрового оброблювача. Особливостями даного датчика є наявність низького рівня власних шумів і придушення зовнішнього засвічення. Також мікросхема має високу частоту дискретизації, стійкість до вібрацій при знятті показань і надійний процес вимірювання.

Управляється мікросхема МАХ30100за допомогою програмних реєстрів. Дані датчика зберігаються у буфері FIFO. При вимірюванні пульсу використовуються канали червоного та ІЧ світіння. Датчик може змінювати температуру залежно від вимірів SpO₂. Дозвіл датчика температури становить 0,0625 °C.

Модуль підключається до платформи Arduino або інших мікроконтролерних пристроїв за допомогою послідовного інтерфейсу I2C.

Назначення виводів:

GND:	«земля»
RD:	драйвер червоного світлодіода
IRD:	драйвер ІК світлодіоди
INT:	переривання
SDA:	лінія даних
SCL:	лінія тактування
UIN:	напруга живлення

Для візуалізації параметрів датчика можна використовувати дисплей LCD. Підключається екран за допомогою контактів:  SCL і SDA.

Для роботи з модулем у середовищі розробки Arduino IDE необхідно завантажити бібліотеку, а потім самостійно її встановити.

Подається живлення від зовнішнього джерела живлення, Arduino або іншого мікроконтролерного пристрою. Напруга живлення модуля становить 5 ст.

Технічні характеристики модуля:


Мікросхема	МАХ30100
Напруга живлення, В	5 (внутрішній стабілізатор)
Споживаний струм у режимі вимірювання, мА	1,2
Споживаний струм у режимі sleep, мкА	до 10
Інтерфейс	I2C
Максимальна частота інтерфейсу, кГц	400
Розміри модуля, мм	18,5 х 14,4 х 3
