Модуль mini D1 PRO NodeMcu Lua wifi ESP8266

Цей товар є WIFI-модулем ESP8266, який призначений для керування різноманітними датчиками та пристроями на відстані. Модуль можна використовувати в охоронних системах, побутових проектах (дистанційне керування освітленням, жалюзі), системі «розумний дім» тощо.

Плата модуля спроєктована на базі мікроконтролера ESP8266 з Wi-Fi інтерфейсом, чипа FLASH-пам’яті W25Q128, керамічної антени та інших допоміжних компонентів. Для збільшення дальності передачі даних рекомендується встановити зовнішню антену. На платі розташований перетворювач USB-UART CP2104, який має певні переваги над конвертером CH340G. Мікроконтролер працює на частоті 80 МГц, має оперативну пам’ять 80 Кб і RAM-пам’ять обсягом 32 Кб.

Основні відмінності версії D1 mini Pro від D1 mini: обсяг FLASH-пам’яті (у D1 mini Pro — 16 Мб), різні типи антен, перетворювачі інтерфейсів USB-UART, наявність роз'єму IPX для підключення зовнішньої антени.

Призначення виводів:

Перед початком роботи з WIFI-модулем необхідно встановити драйвер для перетворювача USB-UART CP2104. Якщо при підключенні модуля до ПК драйвер не було встановлено автоматично, його можна завантажити за посиланням і встановити вручну. Після цього можна розпочинати роботу у середовищі розробки Arduino IDE.

Живлення пристрою здійснюється через порт microUSB або від зовнішнього джерела живлення, яке підключається до виводів 5V і 3.3V. Діапазон живлення модуля — від 3,3 до 5 В. Про подачу живлення сигналізує світлодіод, підключений до шини живлення.

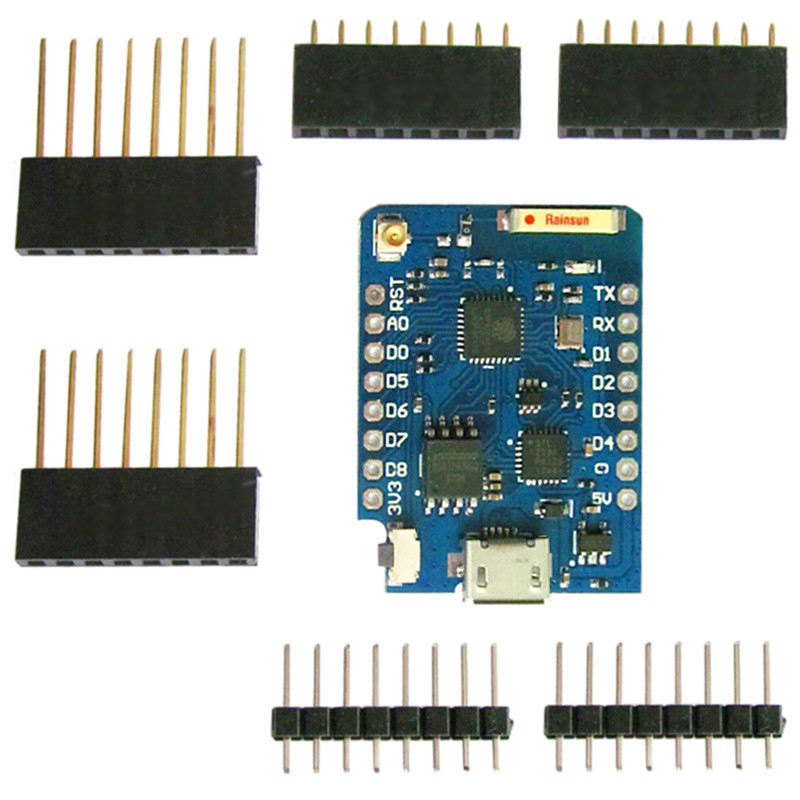

До комплекту WIFI-модуля входять штифтові роз’єми, які припаюються до виводів плати.

Технічні характеристики пристрою:
