Модуль MP1584 DC-DC перетворювач понижуючий Uin:4.5-28V, Uout:0.8-20V, Iout: 3A (MAX) buck step down

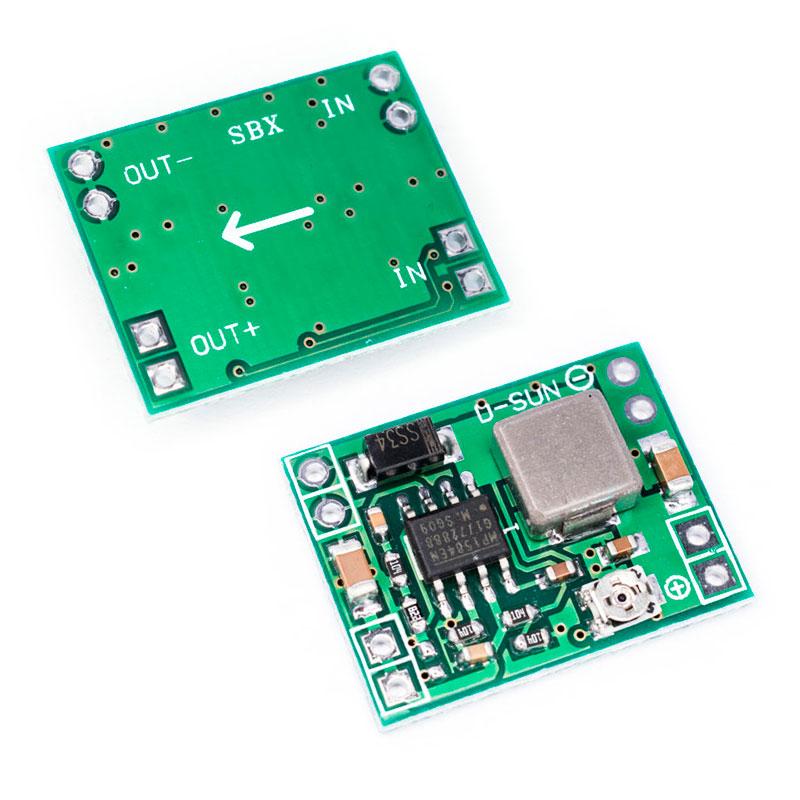

Модуль MP1584 DC-DC знижувальний перетворювач

Особливостями даного модуля є: малі розміри плати, хороший теплообмін мікросхеми та низький струм споживання. Завдяки цим параметрам конвертер підійде для живлення схем з великим падінням напруги.

Плата модуля спроектована на базі мікросхеми MP1584, невеликого підлаштування резистора та інших допоміжних компонентів. Регулюється вихідна напруга перетворювача за допомогою підлаштування резистора. Для покращення відведення тепла передбачені перехідні відверстия під корпус мікросхеми та дроселем. Максимальний струм навантаження становить 3 А, а КПД (коефіцієнт корисної дії) до 95%. При силі струму навантаження значення якої більше 2 А, рекомендується встановити радіатор.

Схема підключення MP1584


Перетворювач напруги постійного струму не володіє захистом від переполюсовки. За потреби даного захисту на вхід модуля можна встановити діод або діодний міст.

Живиться перетворювач від блока живлення, акумулятора чи іншого зовнішнього джерела живлення. Діапазон вхідної напруги постійного струму становить від 4,5 до 28 В, а вихідної напруги 0,8 до 20 В.

Технічні характеристики DC-DC перетворювача MP1584:


Де купити Модуль MP1584 DC-DC перетворювач?

Пропонуємо вам купити Модуль MP1584 в магазині ELECTRONICA.IN.UA. Ми гарантуємо якісний сервіс та швидку доставку по всій Україні: Київ, Харків, Львів, Одеса тощо. Самовивіз у м. Дніпро, вул. Курчатова, 4.

Де купити Модуль MP1584 DC-DC перетворювач понижуючий Uin:4.5-28V, Uout:0.8-20V, Iout: 3A (MAX) buck step down?

Ми пропонуємо купити Модуль MP1584 DC-DC перетворювач понижуючий Uin:4.5-28V, Uout:0.8-20V, Iout: 3A (MAX) buck step down у нашому магазині ELECTRONICA.IN.UA. Ми гарантуємо якісний сервіс та швидке відправлення по всій Україні. Доставка у Київ, Харків, Одеса, Львів. Самовивіз у м. Дніпро, вул. Курчатова, 4.
