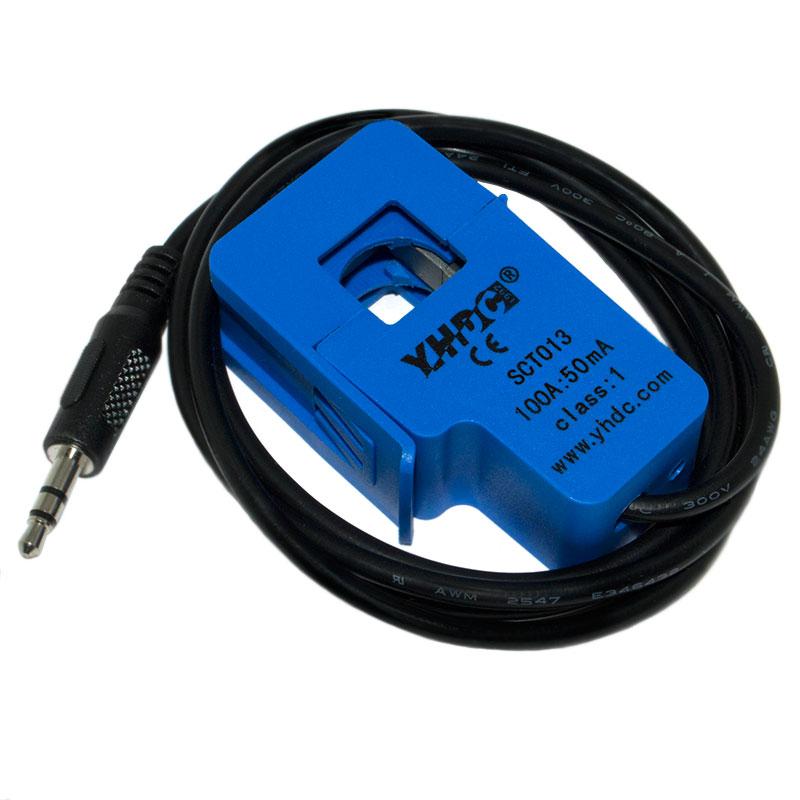

Модуль SCT-013-000 YHDC 100A/50MA/1% безконтактний датчик струму

Неінвазивний трансформатор SCT-013 використовується для вимірювання струму, контролю та захисту двигунів змінного струму, освітлювального обладнання, повітряних компресорів тощо. Розмір отвору 13 мм x 13 мм, повністю сумісний з аналогічними продуктами інших виробників.

Технічні характеристики:

Максимальний вимірюваний струм: 100 А
Нелінійність: ±3% @ 10% ~ 120% номінального вхідного струму
Довжина проводу: 1,5 метра
Вихідний роз’єм: стандартний трьохконтактний 3.5 мм
Діапазон робочих температур: -25° ~ +70°C
Габаритні розміри: 57х32х22 мм
Маса: 50 г

Неінвазивний трансформатор SCT-013 — це вимірювальний трансформатор, у якому роль первинної обмотки виконує провід з вимірюваним струмом. Такі трансформатори виготовляються на замкнених сердечниках у вигляді кільця з феромагнітних матеріалів, причому сердечник деяких моделей, таких як SCT-013, має розріз, через який у отвір кільця вводиться провід. Таким чином, підключення трансформатора дуже просте — його розкривають, надягають на провід і защіпають. Такий трансформатор назвали «неінвазивним». Цей термін походить із медицини і означає, що для підключення нічого різати не потрібно.

При проходженні змінного струму через провід у котушці виникає ЕРС, а якщо до неї підключити амперметр, то ланцюг замкнеться, і прилад покаже струм, пропорційний вимірюваному. Коефіцієнт пропорційності залежить від кількості витків котушки. Наприклад, на датчику SCT-013-000, який вимірює струм до 100 А, зазначено, що при 100 А струм у котушці становить 50 мА. Якщо поділити 100/0,05, отримаємо 2000 — кількість витків котушки. Підключити такий датчик безпосередньо до АЦП не вийде, оскільки АЦП вимірює напругу. Тому спочатку до виводів датчика потрібно підключити резистор. Струм, що протікає через резистор, викликає падіння напруги на ньому, і саме цю напругу вже можна подавати на АЦП. Наприклад, для отримання напруги 1 В знадобиться резистор опором 20 Ом. При цьому на ньому буде розсіюватися потужність 0,05 Вт.
