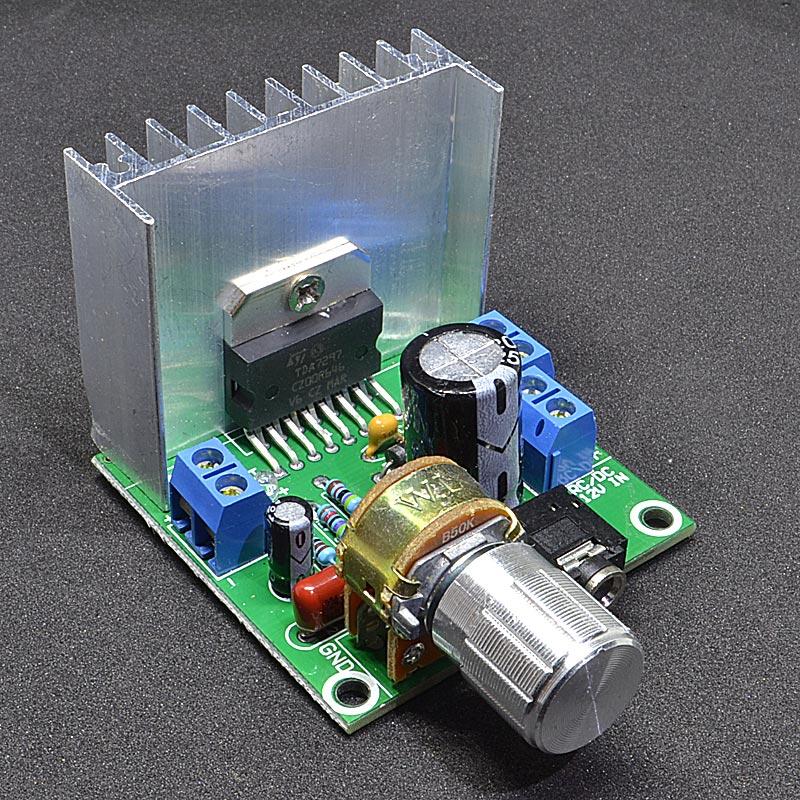

Модуль TDA7297 стерео аудіо підсилювач 2 x 15 Вт, 9-15 V з регулятором гучності
- В наявності 49 од.
- Оптом і в роздріб
- Код: 01095
170 ₴
Показати оптові ціниМінімальна сума замовлення на сайті — 200 грн
- +380 (95) 571-13-53
| Документація : |
|
|
Підсилювач спроектований на базі мікросхеми TDA7297 та інших допоміжних компонентів. Вона є двома канальним підсилювачем потужності. Мікросхема має 15 контактів та виконана у корпусі Multiwatt 15. Загальна вихідна потужність модуля становить 30 Вт. Модуль працює в режимі посилення AB.
На платі модуля встановлено додаткове тепловідведення, яке прикріплено до корпусу мікросхеми TDA7297. Даний встановлений радіатор має гарну теплопровідність. Для регулювання гучності звуку передбачений підстроювальний резистор опором 50 кОм.
Мікросхема має вбудований теплозахист і захист від КЗ (короткого замикання). Як захист від спотворень сигналів на виходах встановлені резистори та конденсатор.
Плата модуля має 3 клемники:
| CH1: | лівий канал |
| CH2: | правий канал |
| CH3 | напруга живлення модуля |
Полярність підключення клем відображена на платі модуля.
Також на платі є стерео-роз'єм для підключення пристрою, що управляє. Підключається пристрій за допомогою джека 3,5 мм.
Подавати живлення на модуль можна від блока живлення або іншого зовнішнього джерела живлення. Діапазон напруги підсилювача становить від 9 до 15 В (рекомендоване 12 В).
Технічні характеристики модуля:
| Мікросхема | TDA7297 |
| Режим роботи підсилювача | AB |
| Спільна вихідна потужність, Вт | 30 |
| Напруга живлення, В | 9 ... 15 |
| Струм спокою, ма | 50 |
| Опір навантаження, Ом | 8 |
| Діапазон робочих температур, °C | 0 ... 70 |
| Основні | |
|---|---|
| Країна виробник | Китай |
| Тип | Підсилювач потужності |
| Схемотехніка | Напівпровідниковий |
| Кількість каналів | 2 |
| Номінальна потужність | 30 Вт |
| Пікова потужність | 15 Вт/канал |
| Стан | Новий |
- Ціна: 170 ₴
