Модуль TTP223 TOUCH KEY сенсорний датчик для Arduino

Загальні відомості

Ємнісний сенсорний датчик заснований на спеціалізованій мікросхемі TTP223. Робоча напруга мікросхеми TTP223 становить від 2 до 5,5, а споживання струму дуже низький. Через дешевизну та легку інтеграцію сенсорний датчик став дуже популярним, в порівнянні з іншими сенсорними датчиками.

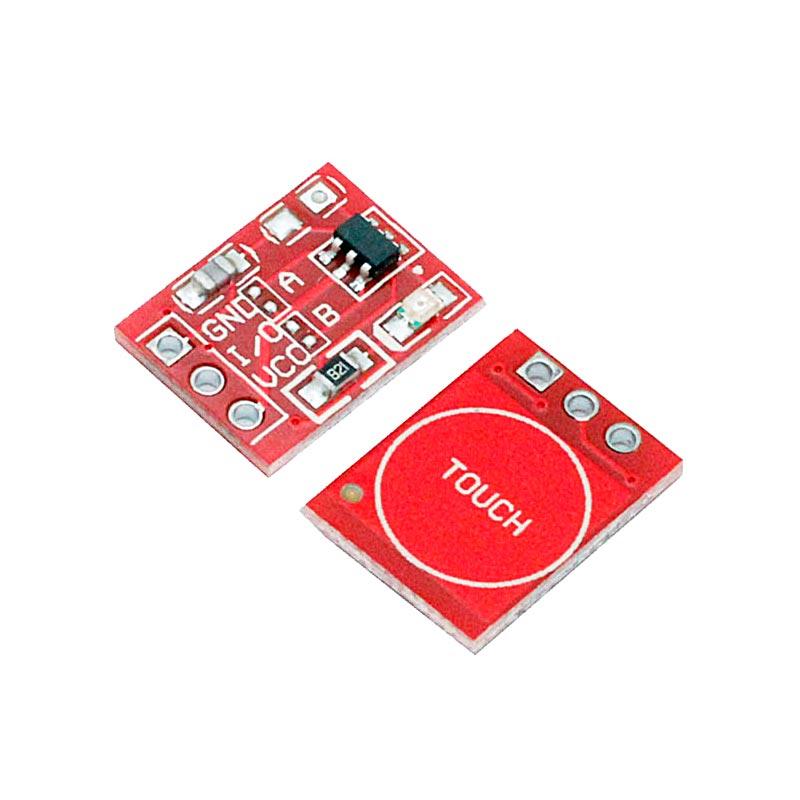

На одній стороні плати, розташована сенсорна область розміром 11 мм на 10,5 мм з діапазоном спрацьовування близько 5 мм. На іншій стороні плати встановлена мікросхема TTP223, світлодіод, резистори і конденсор.

При підключенні датчика TTP223 до живлення, за замовчуванням вихід OUT встановлюється низький стан. Якщо торкнеться пальцем робочої області датчика, вихід OUT перемикається з низького рівня на високий і загориться вбудований світлодіод. При необхідності можна налаштувати модуль, для цього передбачені дві перемички А і В, а так само перемичка без підпису (за замовчуванням перемички не встановлені).

Призначення перемичок А та В
► А - 0 / В - 0 - без фіксації стану, при торканні на виході «1»
► A - 1 / B - 0 - без фіксації стану, при торканні на виході «0»
► A - 0 / B - 1 - з фіксацією стану (тригер), при торканні на виході «1»
► A - 1 / B - 1 - з фіксацією стану (тригер), при торканні на виході «0»

Тобто, перемичка А встановлює логічний стан на виході «1» або «0» при натисканні, а перемичкою включаємо тригер і щоб переключити стан, необхідно повторно торкнуться датчика.

Регулювання чутливості.
Налаштування чутливості здійснюється за допомогою додавання конденсатора від 0 до 50 пФ, де 0 пФ максимальна чутливість, а 50 пФ найнижча чутливість.

Технічні характеристики
►  Модуль зібраний на мікросхемі TTP223B;
►  Напруга живлення модуля: 2.5 – 5,5 В;
►  Споживаний струм при 5V (без світлодіода): 11 мкА "холостий", 15 мкА "натиснутий"
►  Споживаний струм при 3.3V (без світлодіода): 7 мкА "холостий", 9 мкА "натиснутий"
►  Заявлений струм у режимі сну: 1.5-3 мкА
►  Максимальний струм цифрового виходу: 8 мА
►  Чутливість: 0 – 50 пФ;
► Відстань спрацьовування: близько 5 мм на повітрі також працює через неметали (пластик, дерево, картон і т.д.)
► Стандартний режим роботи: кнопка без фіксації, сигнал натискання 0 (HIGH)
►  Час відгуку (режим зниженого енергоспоживання): 220 мс;
►  Час відгуку (активний режим):  60 мс;
