Модуль TTP229 (сенсорна клавіатура) для Arduino



Документація :

Сенсорна клавіатура TTP229 завантажити PDF

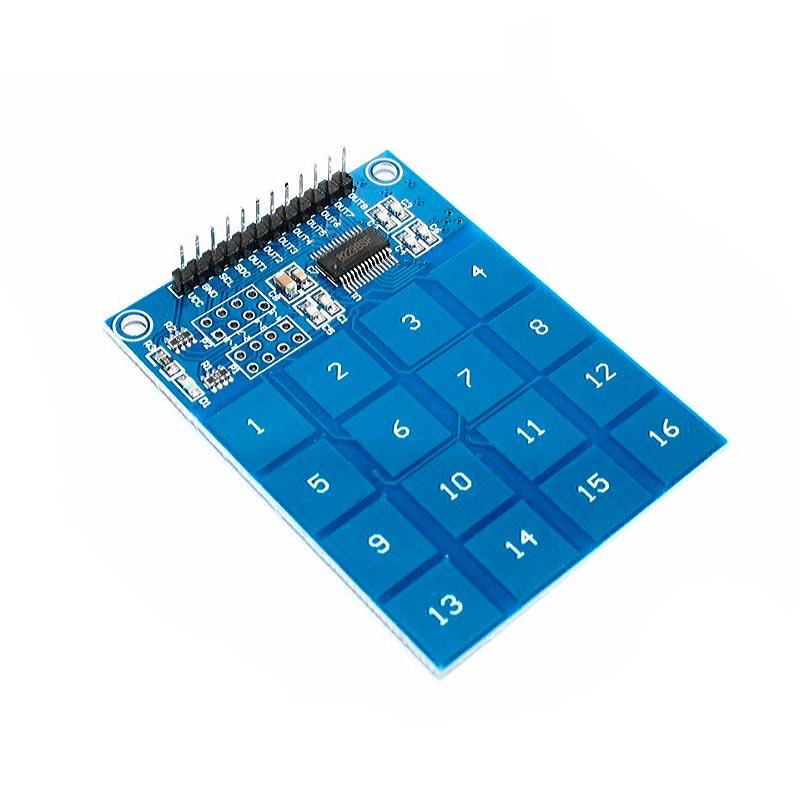

Модуль являє собою недорогу сенсорну клавіатуру 4 х 4 для проектів, в яких необхідно виконувати введення і виведення даних вручну. На платі датчика знаходяться 16 сенсорних майданчиків з числами 1 - 16. Особливістю модуля є його низьке енергоспоживання, за допомогою якої можна підключити плату до портативних пристроїв з автономним живленням.

Сенсорна клавіатура спроектированая на основі мікросхеми TTP229. Мікросхема надає дані про натисканні кнопок по двухпроводной лінії зв'язку з послідовним інтерфейсом SPI. Так само чіп має 8 буферами в яких є вибір типу логічного виводу. При відсутності активності протягом заданого часу, модуль автоматично переходить в сплячий режим. Мікросхема має досить низьким енергоспоживанням 2 - 9 мкА.

Режими роботи клавіатури настроюються за допомогою перемичок на колодках P1 і P2. Для роботи в режимі з 16 клавішами необхідно виставити перемичку між контактами 3 і 7 P1 роз'єму. З допомогою конденсаторів, розміщених на платі можна змінювати чутливість сенсорних датчиків.

Підключається модуль до мікропроцесорному пристрою через 2 контакту (SCL і SD0). Вихід SCL використовується для передачі тактових імпульсів мікроконтролером зовнішнього пристрою, а лінія SD0 надає інформацію про стан сенсорних кнопок. Цифрові контакти OUT1 - OUT8 служать для роботи в режимі 8 кнопок. Подається живлення на плату за допомогою висновків VCC і GND номіналом 5 Ст. На модулі знаходиться світлодіод з червоною індикацією, який спалахує при подачі напруги.

Якщо у вас не встановлена бібліотека для подальшої роботи з сенсорною клавіатурою в середовищі розробки Arduino IDE, тоді її можна скачати за посиланням.

---

Технічні характеристики модуля:


Напруга живлення, В	2,4 ... 5,5
Споживаний струм, мА	100
Мікросхема	TTP229
Кількість клавіш	16
Робоча температура, °C	0 ... +70
Розміри модуля, мм	65 х 50 х 10
Вага, г	15

Схема підключення модуля до Arduino Uno:
