Модуль UNO R3 ESP8266 WiFi shield ESP-12E WeMos D1 R1

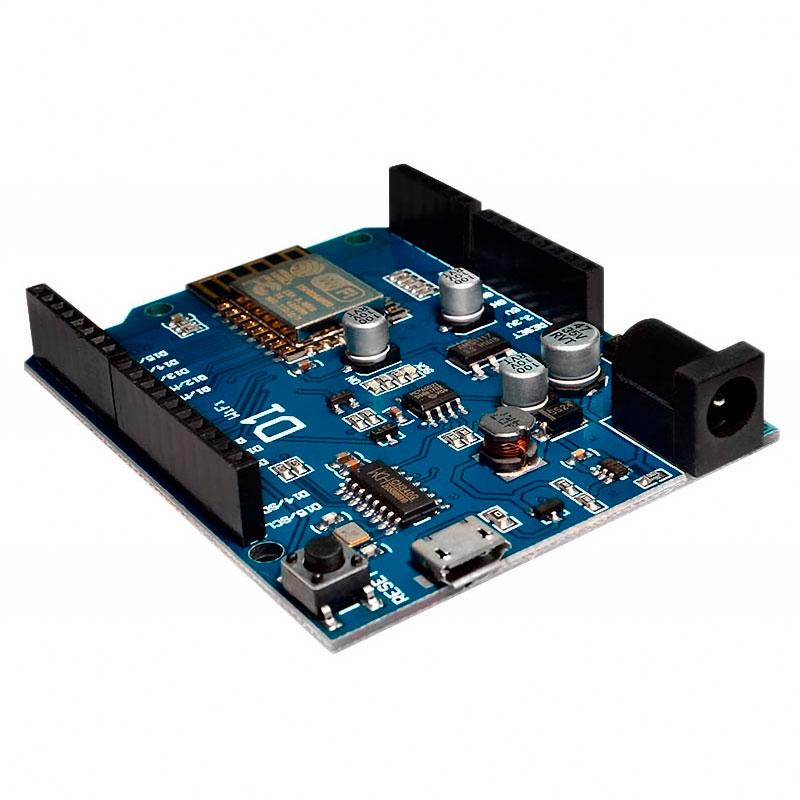

WiFi shield ESP-12E являє собою плату Arduino зі вбудованим Wi-Fi модулем, яка має форм-фактор Arduino Uno. Головна відмінність даної плати від стандартної Arduino, це наявність вбудованого WI-fi модуля. Завдяки WIFI модулю можна легко керувати датчиками на відстані. WiFi shield ESP-12E добре підходить для розробок проектів «розумний будинок».

WiFi shield ESP-12E спроектований на основі поширеного чипа ESP8266EXкомпанії Espressif. Мікросхема володіє розширеною версією 32-бітного процесора Lx106 і вбудованою оперативною пам'яттю. Модуль може бути з'єднаний із зовнішніми датчиками або іншими пристроями за допомогою висновків і вводів загального призначення (GPIO). Модуль сумісний зі стандартом зв'язку 802.11 і підтримує режими 802.11 b/g/n/d/e/i/k/r.

На платі розташовано 11 цифрових висновків/вводів та 1 аналоговий вхід. Датчики можна підключити до плати WiFi Shield ESP-12E за допомогою шин SPI, I2C, UART. Позначення висновків:


5V:	живлення напругою 5 В
RESET:	скидання системи
3.3 V:	вихід стабілізатора
GND:	«земля»
VIN:	живлення з нестабілізованим напругою
A0:	аналоговий вхід (максимальна вхідна напруга 3,3 В)
TX:	висновок для передачі даних (UART)
RX:	висновок для прийому даних (UART)
D2, D6:	цифрові висновки
D3, D15 (SCL):	побітове тактування (I2C)
D4, D14 (SDA):	контакт для входу або виходу даних інтерфейсу I2C
D5, D13 (SCK):	тактові імпульси (SPI)
D6, D12 (MISO):	лінія передачі даних від провідного до ведучого (SPI)
D7, D11 (MOSI):	лінія передачі даних від ведучого до веденого (SPI)
D10 (SS):	вибір керованого пристрою

Подача живлення на пристрій здійснюється від зовнішнього джерела живлення або Micro роз'єму USB. Підключається зовнішнє джерело живлення до плати Arduino через роз'єм DC-005.

Для подальшої роботи з даною платою в середовищі розробки Arduino IDE необхідно встановити драйвер CH340.

---
