YL-107 NE555 призначений для генерування послідовності прямокутних імпульсів. Особливістю YL-107 є не лише регулювання частоти, але зміни шпаруватості імпульсів. Модуль можна використовувати як генератор імпульсів для крокового двигуна, для тестування обладнання і т.д.

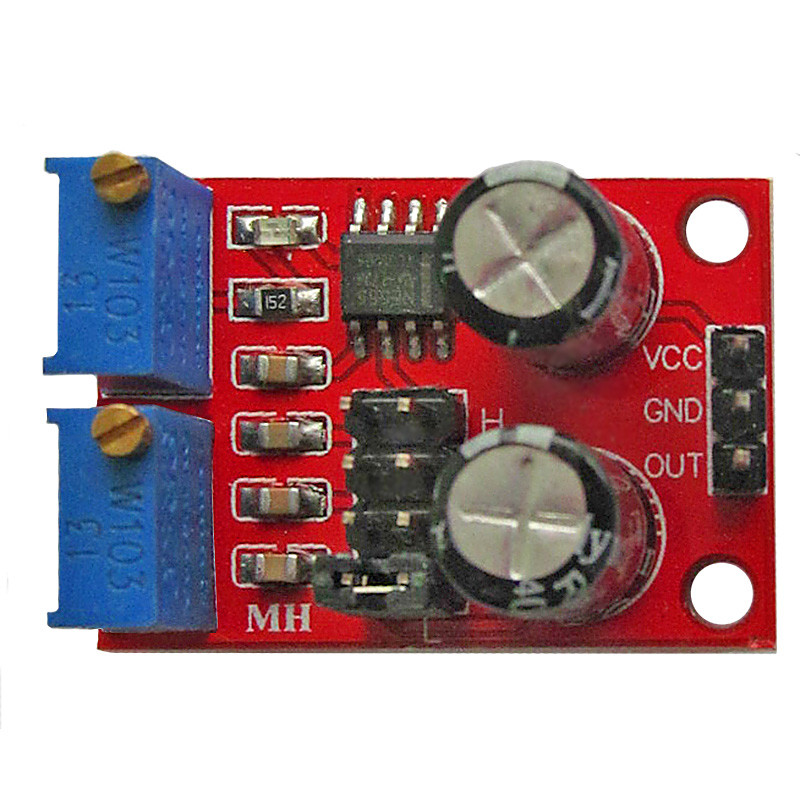

Плата модуля спроектована на базі таймера NE555. Мікросхема NE555 має 8 виводів і виконана в корпусі «SO-8». Струм споживання мікросхеми без навантаження становить до 20 мА. Діапазон робочої частоти становить від 1 до 200 КГц.
Діапазон частоти вихідних імпульсів можна змінювати за допомогою перемичок:
| Перемичка 1 (L): | від 1 Гц до 50 Гц |
| Перемичка 2: | від 50 Гц до 1 КГц |
| Перемичка 3: | від 1 КГц до 10 КГц |
| Перемичка 4 (H): | від 10 КГц до 200 КГц |
За необхідності більш точного налаштування параметрів потрібно використовувати підстроювальний резистор. Налаштування частоти імпульсів здійснюється за допомогою потенціометра R1, а шпаруватість сигналу задається за допомогою змінного резистора R2. При зміні діапазону слід відключати живлення від модуля.
Підключається модуль до пристроїв за допомогою 3 виводів:
| VCC: | напруга живлення від 5 до 15 В |
| GND: | «земля» |
| OUT: | керівний сигнал |
Подавати живлення можна від зовнішнього джерела живлення, платформи Arduino або іншого мікроконтролерного пристрою. Про наявність живлення сигналізує світлодіод, підключений до шини живлення. Діапазон напруги живлення модуля становить від 5 до 15 Ст.
Технічні характеристики модуля:
| Мікросхема | NE555 |
| Напруга живлення, В | 5 ... 15 |
| Діапазон робочих частот, КГц | 0,001...200 |
| Струм споживання без навантаження, ма | 20 |
| Робоча температура, °C | 0 ... +70 |
| Розміри модуля, мм | 23 х 31 |
Характеристики
| Основні | |
|---|---|
| Виробник | Arduino |
| Країна виробник | Китай |
| Одиниці виміру частоти | кГц |
| Мінімальний діапазон частот | 0.001 |
| Максимальний діапазон частот | 200 |
| Кількість піддіапазонів | 1 |
| Стан | Новий |
| Загальні | |
| Максимальна робоча температура | 70 °С |
