Модуль датчика газу MQ-2 - бутан, пропан, метан, спирт, водень, сигаретний дим

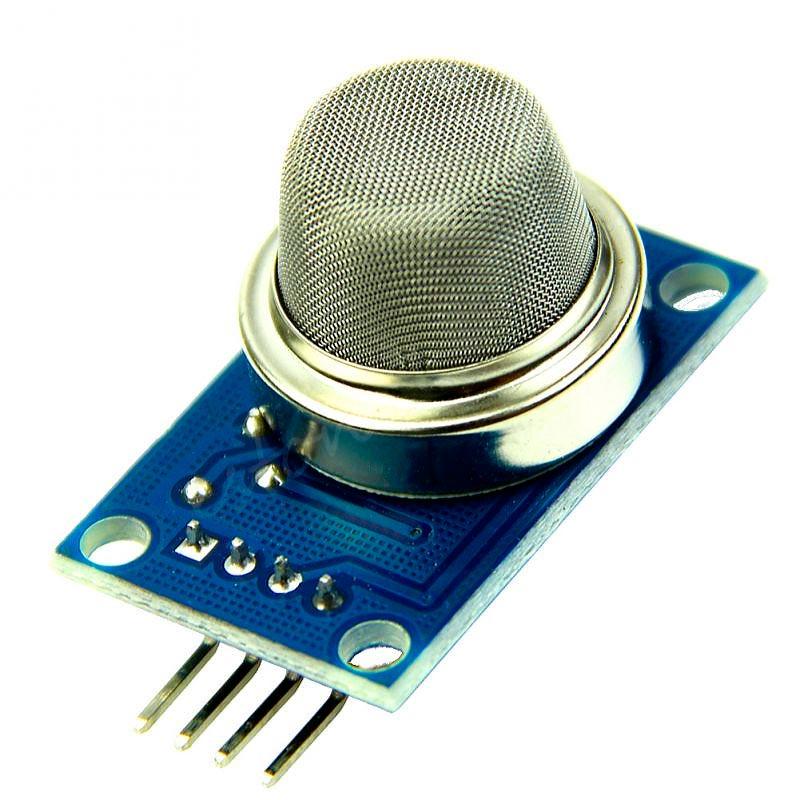

Модуль датчика газу MQ-2 - це простий у використанні датчик газу спроектований на основі газоаналізаторі MQ-2 і компараторі LM393. Датчик MQ-2 здатний виявити: бутан, пропан, метан, спирт, водень і різні види диму. Модуль може використовуватися в якості пристрою для визначення витоку газу, охоронно-пожежних системах або в проектах автоматизації пристроїв.

Компаратор LM393 часто використовується в датчиках для Arduino, для перетворення імпульсів в аналоговий або цифровий сигнал.

Особливостями модуля є: швидка реакція на що з'явився газ і настройка чутливості датчика. Чутливість налаштовується за допомогою потенціометра, розташованого на звороті плати.

Принцип роботи датчика полягає в зміні напруги на виході модуля. Номінал напруги змінюється в залежності від кількості газу в приміщенні. Чим вище концентрація газу, тим менше опір в ланцюзі, відповідно вище вихідна напруга. Аналогічно при низькій кількості газу в навколишньому середовищі, низький вихідний напруга.

Так само на платі розміщені два індикаторних світлодіода. PWR-Led сигналізує про подачі живлення на плату, а світлодіод D0-Led загоряється при виявленні газу або диму датчиком.

Модуль оснащений 4 контактами для підключення датчика до Arduino. Контакти VCC і GND необхідні для подачі напруги на плату, вихід A0 служить для передачі аналогового сигналу, відповідно D0 використовується для проходження цифрового сигналу до мікроконтролера.

---

Технічні характеристики модуля:



Напруга живлення, В	2,5 ... 5
Споживаний струм, мА	150
Тип датчика	MQ-2
Компаратор	LM393
Максимальна споживана енергія, мВт	800
Час відгуку, з	менше 10
Діапазон чутливості, ppm	300 ... 10000
Робоча температура, °C	-10 ... +50
Розміри модуля, мм	32 х 20

Схема підключення датчика до Arduino Uno:
