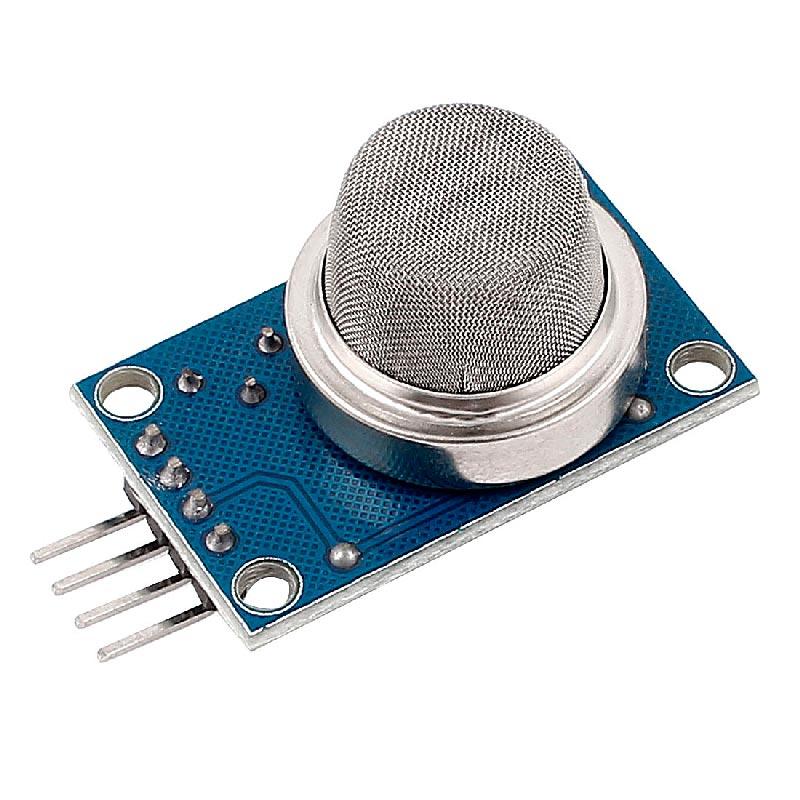

Модуль датчика метану, пропану, бутану MQ-5

Модуль MQ-5 призначений для виявлення шкідливих речовин у навколишньому середовищі. MQ-5 датчик серії детекторів газу MQ . Модуль може використовуватися як сигналізація про витік газу, в охоронно-пожежних системах, для автоматичного вентиляційного обладнання тощо. Даний датчик здатний виявити такі гази:

природний газ, пропан, ізобутан, коксовий газ і т.д.

Також датчик має невелику чутливість до пар спирту та сигаретного диму, тому при їх виявленні може створювати шум.

Модуль датчик газу  MQ-5 спроектований на базі газоаналізатора MQ-5 і компаратора LM393. Газоаналізатор MQ-5 має сітку, яка виготовлена з нержавіючої сталі. Усередині газоаналізатора знаходиться керамічна трубка, в якій розміщено нагрівальний елемент. При великій концентрації шкідливих речовин нагрівається елемент і передається інформація про кількість газу навколишньому середовищі. За допомогою компаратора LM393  відбувається перетворення імпульсів датчика в цифрові або аналогові сигнали.

Підключається модуль за допомогою 4 виводів:


VCC:	напруга живлення модуля, підключається до виводу +5V Arduino
GND:	загальний дріт («земля»), який підключається до виводу GND мікроконтролерного пристрою
A0:	проводить напругу, яка відповідає концентрації шкідливої речовини. Підключається до анлогового контакту Arduino
D0:	передає логічний сигнал про виявлення шкідливої речовини у навколишньому середовищі на цифрове виведення платформи Arduino

Чутливість концентрації шкідливої речовини у повітрі налаштовується за допомогою підстроювального резистора. Висока вологість та температура значно впливають на точність вимірювань.

Перед першим використання модуля необхідно залишити його включеним на кілька годин, що дасть точніші вихідні параметри датчика.

Подавати живлення на датчик можна від зовнішнього джерела живлення, плати Arduino або іншого мікропроцесорного пристрою. Рекомендується подавати живлення від зовнішнього джерела живлення, оскільки датчик споживає велику кількість енергії.

---

Технічні характеристики модуля:



Датчик	MQ-5
Напруга живлення, В	5
Максимальна потужність нагрівача, мВт	800
Діапазон робочих температур, °C	-10...+50
Монтажні отвори, мм	2
Розмір модуля, мм	32 x 20 x 22
