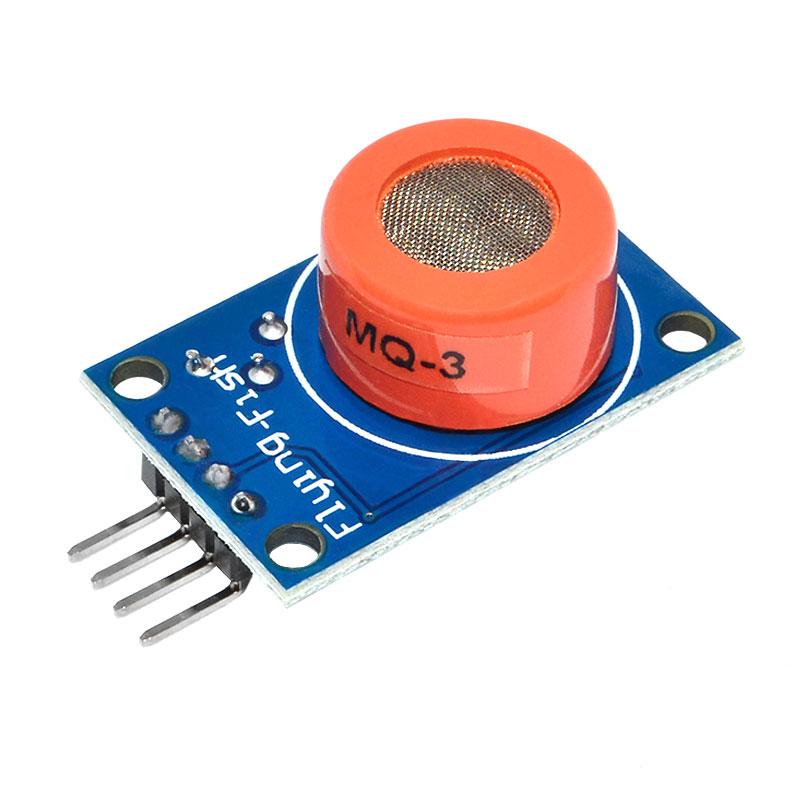

Модуль датчика парів спирту MQ-3



Модуль MQ-3 являє собою датчик навколишнього середовища серії MQ, який призначений для виявлення етанолу і парів алкоголю в навколишньому середовищі. Так само датчик має невисоку чутливість до парів бензину. Модуль може використовуватися в проектах, де необхідно отримувати інформацію про знаходження шкідливих парів в навколишньому середовищі або видихуваному повітрі.

Плата датчика спроектована на основі газоаналізатора MQ-3 і компаратора LM393. Датчик MQ-3 являє собою нагрівальний елемент, покритий спеціальним напиленням. При великій концентрації шкідливої речовини в датчику відбувається реакція, в результаті якої передається інформація про концентрації газу. З допомогою компаратора LM393 відбувається перетворення імпульсів датчика в цифрові або аналогові сигнали.

Підключається датчик до микроконтроллерному пристрою через 4 виводу. Для подачі живлення напругою 5 В на модуль використовуються контакти VCC і GND. Передача даних здійснюється за допомогою аналогового (A0) або цифрового (B0) висновків.

На платі розміщений потенціометр, який необхідний для регулювання чутливості датчика до шкідливих речовин. Даний змінний резистор дозволяє підлаштовувати датчик до необхідних параметрів газу для конкретного проекту. Також на платі є 2 світлодіода. Індикатор червоного кольору PWR-Led загоряється при подачі напруги на модуль, а світлодіод D0-Led сигналізує зеленим індикацією про перевищення або зменшення порогових значень шкідливих речовин.

Так як датчик має нагрівальним елементом, модуль споживає велику кількість енергії, тому рекомендується подавати напруга від зовнішнього джерела живлення. Перед першим використанням датчика необхідно залишити його включеним на кілька годин, завдяки цьому вихідні параметри MQ-3 стануть більш точними.

---

Технічні характеристики модуля:



Датчик	MQ-3
Напруга живлення, В	5
Споживаний струм, мА	150
Діапазон вимірювань, мг/л	0,05 ... 10
Час прогріву при включенні, хв	1
Робоча температура, °C	-20 ... +50
Монтажні отвори, мм	2
Розміри модуля, мм	32 х 20
