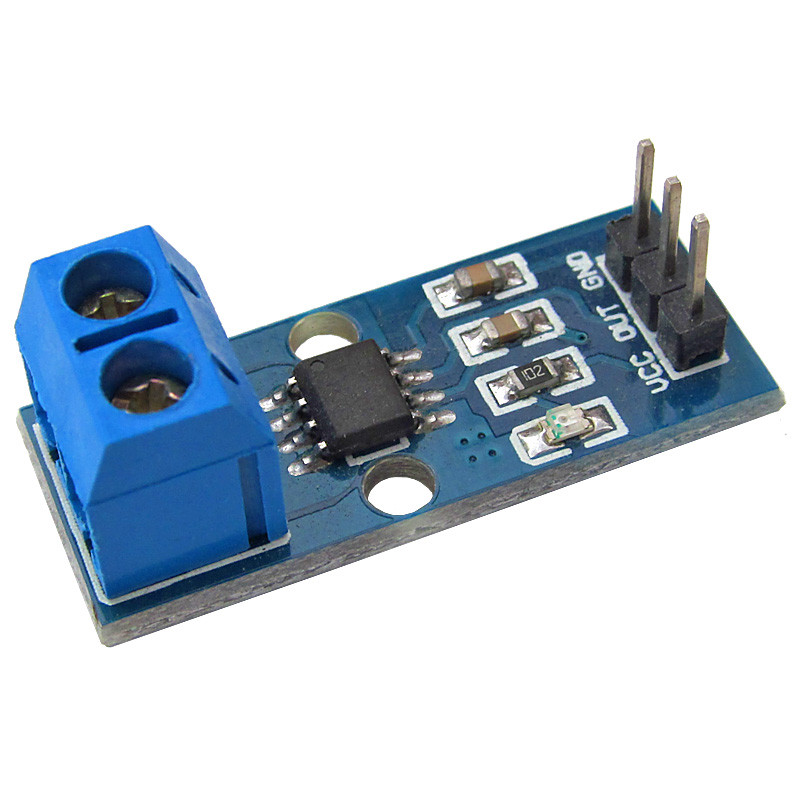

Модуль датчика струму ACS712-30A

Датчик ACS712 дозволяє вимірювати силу струму до 30 А і передавати заміри на мікроконтролер плати Arduino. Модуль може використовуватися для виміру і контролю струму в таких пристроях: зарядний пристрій, плата для захисту від перевантаження, джерело живлення і т. д. Робота модуля полягає у використанні ефекту Холла. Даний ефект виникає внаслідок дії сили Лоренца на електроні, яка змінює рухи електронів за наявності магнітного поля. Внаслідок чого з'являється ЕРС через протікання струму на краях пластини.

Модуль датчика струму спроектований на базі мікросхеми ACS712Tв корпусі СПК. Усередині мікросхеми знаходяться датчик Холла і мідний провідник, яким проходити струм, створюючи магнітне поле. На різних боках пластини щільність вільних частинок відрізняється, що викликає різниця потенціалів, яку фіксує датчик Холла. Головною особливістю мікросхеми є велика толщина проводника, яка дає змогу струму проходити в багато разів більше, ніж допустиме значення мікросхеми.

Підключається датчик до платформи Arduino через 3 контакти. Для подачі живлення використовуються висновки VCCі GND, а контакт OUT служить для передачі зафіксованих значень датчика або прийому даних від мікроконтролерного пристрою, що підключається до аналогового порту плати Arduino.

Для підключення вимірюваного джерела живлення використовується зажим J1. Клеми зовнішнього джерела затискаються мідними болтами для точних замірів показань параметрів струму.

На плату модуля подається напруга 5 від мікроконтролерного пристрою або від зовнішнього джерела живлення. Про наявність живлення сигналізує світлодіод, який підключений до шин живлення. При проходженні струму рівним нулю, в залежності від його напряму протікання, вихідне напруга буде змінитися в бік нуля або до напруги живлення.

Для роботи з модулем у середовищі розробки Arduino IDE необхідно завантажити бібліотеку ACS712 і самостійно її встановити до папки Libraries.

Також на сайті є датчик струму 20 А.
