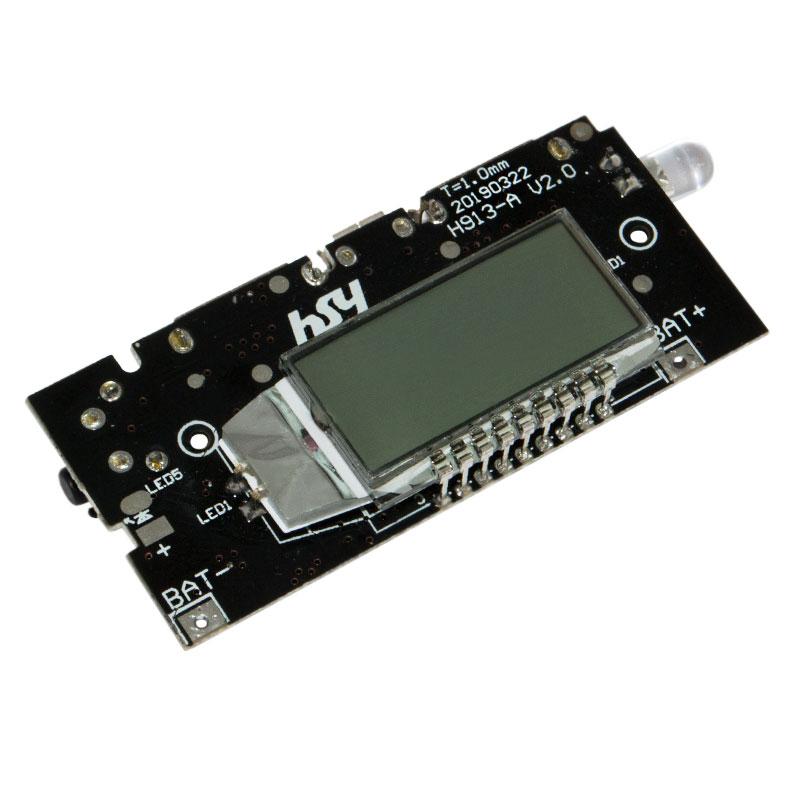

Модуль для PowerBANK з LCD індикатором з двома USB виходами 5V 2.1 A / 5V 1A

Цей модуль призначений для подачі напруги від USB-роз'єму. Модуль можна використовувати як зарядний пристрій для літієвих акумуляторів (18650). Також він добре піде для створення простого та портативного PowerBANK з індикацією рівня заряду. Особливістю модуля є можливість заряджання до двох пристроїв одночасно за допомогою USB-роз'ємів. Модуль підійде як для новачків, так і досвідчених інженерів.

На платі модуля розташовано 2 USB роз'єми та 1 microUSB роз'єм. Лівий USB-порт розрахований на силу струму 1 А відповідно другий USB роз'єм на 2 А. Вихідна напруга модуля становить 5 В постійного струму. Напруга живлення вхідного роз'єму MicroUSB становить 5 В. На платі модуля є невелика кнопка, при натисканні на яку вмикається дисплей і загоряється ліхтарик, відповідно при повторному натисканні ліхтарик вимикається. Для правильної роботи модуля рекомендується підключати від двох акумуляторів.

Відображається стан заряду акумуляторів на РК-екрані. Після підключення джерел живлення їх ємність відображається у відсотковому співвідношенні.

Плата модуля має 5 виводів:

B+: напруга живлення акумуляторів
B-: загальний провід («земля») акумуляторів
USB: живлення для заряджання зовнішніх пристроїв
MicroUSB: подається живлення для заряджання PowerBank

Цей модуль має захист від перезаряду, який дозволяє зарядному пристрою забезпечити стабільний струм.

Подається живлення на модуль від персонального комп'ютера або зовнішнього джерела живлення. Напруга живлення становить 5 ст.

Технічні характеристики модуля:

Напруга живлення microUSB, 5
Напруга живлення USB 5 (2 А/1 А)
Тип батареї літієво-іонний аккумулятор
Розміри дисплея, мм 27 x 17
Розміри модуля, мм 57 х 28
