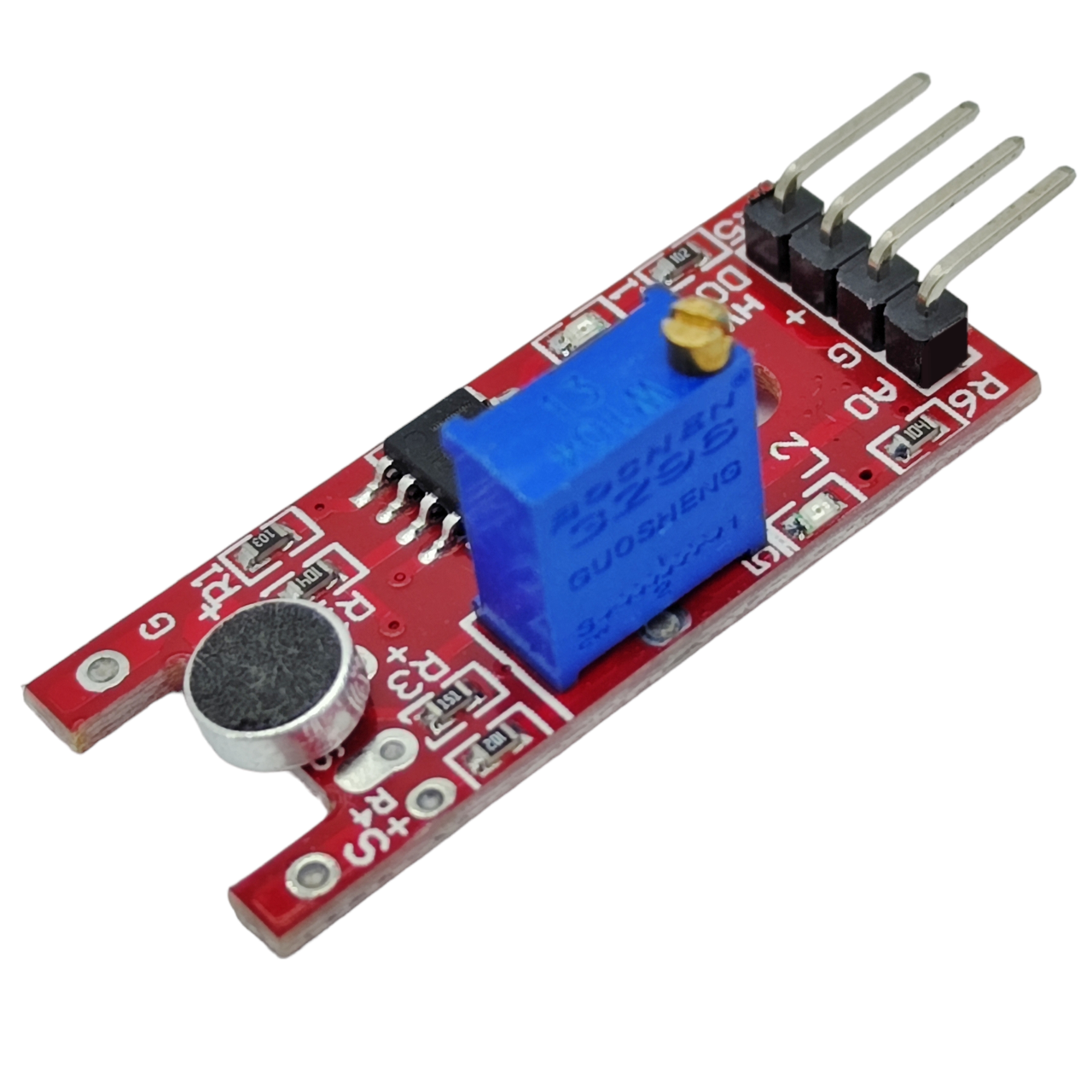

Модуль мікрофонного підсилювача KY-037 LM393YD

Модуль KY-037 є високочутливим мікрофоном, який виявляє звуки гучністю вище заданого порогового значення. Цей модуль може використовуватися для виявлення клацань, бавовни, кроків, увімкнення світла і т.д. Також цей модуль може застосовуватися в охоронних системах.

Модуль спроектований на основі чутливого датчика звуку та компаратора LM393YD. За допомогою мікросхеми компаратора LM393YD визначається момент перевищення порога гучності звуку. При коливанні мембрани датчика від звукової хвилі змінюється його ємність, внаслідок чого змінюється напруга на виході датчика звуку. Для передачі даних про перевищення порога використовуються два виводи аналоговий (A0) і цифровий (D0). При перевищенні виставленого порогового значення на виводі D0 з'являється сигнал високого рівня.

Налаштування порога спрацьовування датчика виконується підстроювальним резистором, який встановлений поруч із компаратором. При налаштуванні порога спрацьовування датчика слід звернути увагу на стан світлодіода L2, який спалахує при перевищенні встановленого звукового порога. Про наявність живлення сигналізує світлодіод L1, який підключений до шин живлення.

На платі модуля є 4 виводи:


A0:	проводить напругу, яка відповідає рівню гучності навколишнього шуму
G:	загальний дріт(«земля»)
D0:	передає логічний сигнал про перевищення порога гучності
+:	забезпечує напругу живлення модуля

Подавати живлення на датчик можна від зовнішнього джерела живлення, платформи Arduino або інших мікроконтролерів. Напруга живлення модуля становить 5 ст.

---

Технічні характеристики модуля:


Напруга живлення, В	3,3...5
Робоча температура, °C	0 ... +70
Розмір монтажного отвору, мм	3
Розміри модуля, мм	34 x 16
