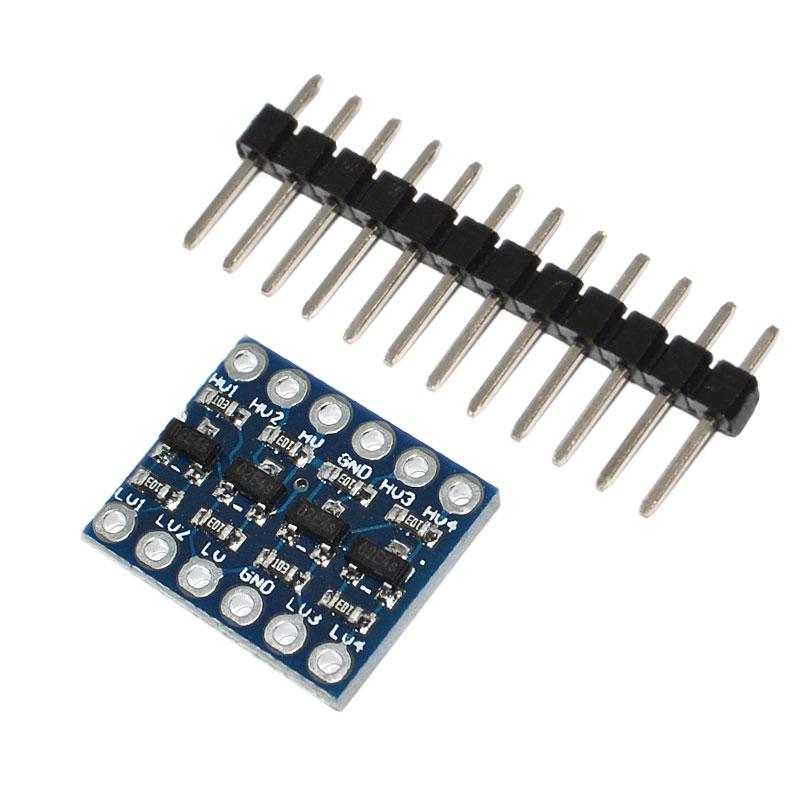

Модуль перетворення логічних рівнів 5V-3V Arduino двонаправлений. 4 каналу. I2C, UART, SPI.

Дозволяє перетворити 4 лінії комунікації

Дуже корисне мініатюрний пристрій для сполучення модулів з контролерами в тому випадку, якщо вони мають різні рівні напруги живлення і логічної одиниці.

Пристрій заснований на чотирьох MOSFET транзисторах, завдяки чому перетворювач отримав двосторонню схему узгодження логічних рівнів по чотирьох каналах, він може як підвищувати, так і знижувати сигнали, ці функції використовуються для підключення UART, I2C і SPI інтерфейсів.

Характеристики:

кількість каналів: 4;

вхідна напруга: 5 В, 3.3;

вихідна напруга: 3.3 В, 5 В;

Підключення:

До висновку HV підключається джерело високої напруги (наприклад 5в)

До висновку LV - низького (наприклад 3.3)

Загальний - до висновку GND

Логічна одиниця високої напруги, що надходить на висновок HVi i={1,2,3,4} буде перетворена в логічну одиницю низької напруги на виводі LVi

І навпаки, логічна одиниця низької напруги на виводі LVi буде перетворена в логічну одиницю високої напруги на виводі HVi


Габаритні розміри: 16 х 13.5 мм
