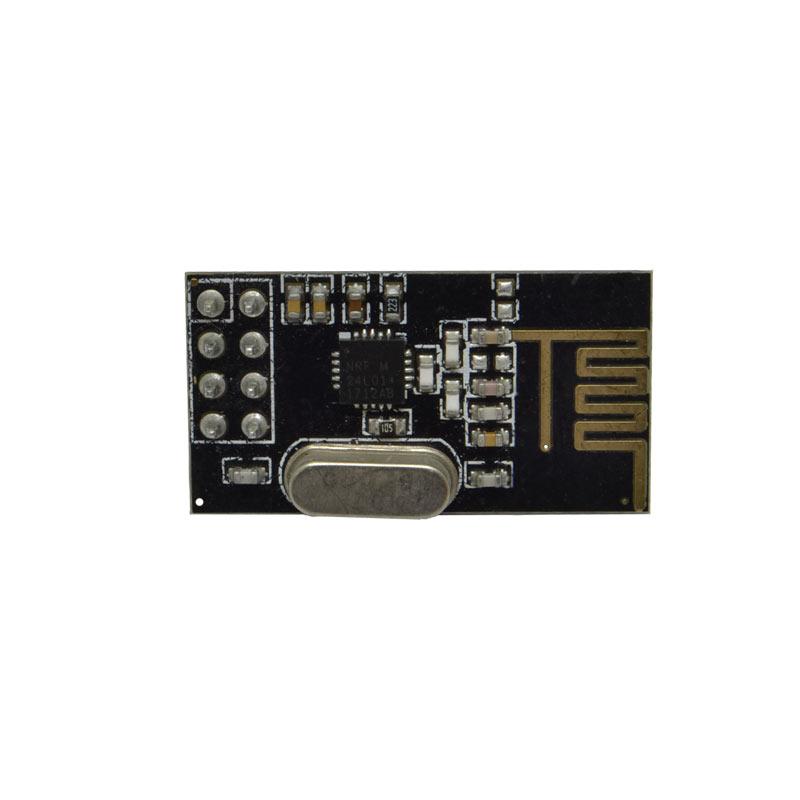

Модуль приймача NRF24L01 2,4 ГГц

Модуль NRF24L01 дозволяє створити зв'язок між двома пристроями за допомогою радіоканалу. Приймач працює на частоті 2,4 ГГц і має швидкість передачі даних до 2 Мб/c. Особливостями даного модуля є: надійний багатоканальний зв'язок зі зворотним зв'язком і доступна ціна. датчиків і т.д.

Відстань передачі даних за допомогою приймача NRF24L01 становить до 100 метрів (на відкритому просторі, без перешкод). При знаходженні датчика в приміщенні, через стіни та інші перешкоди відстань передачі буде значно меншою.

Даний радіомодуль спроектований на базі високоінтегрованої мікросхеми NRF24l01+ зі зниженим споживанням енергії. Мікросхема має всі необхідні компоненти автоматичної доставки пакетів до 32 байт. Плата модуля складається з: синтезатора частот, підсилювача сигналу, демодулятора, модулятора та інших елементів. До модуля можна підключити до 7 пристроїв на частоті 2,4 ГГц, при цьому один пристрій буде провідним, а решта веденими.

Модуль NRF24L01 має 4 режимах роботи: відключення, очікування, прийом даних і передача даних. Обмін інформацією здійснюється за протоколом Enhanced ShockBurst, де зворотний зв'язок підтверджує прийом даних. За відсутності підтвердження передачі цикл повторюється заново.

Підключається модуль до платформи Arduino або інших мікроконтролерних пристроїв за допомогою шини SPI.

Виводирадіомодуля NRF24L01:

Подавати живлення можна від зовнішнього джерела живлення, плати Arduino або іншого мікроконтролерного пристрою. Напруга живлення модуля становить 3,3 В.

Для роботи з модулем у середовищі розробки Arduino IDE необхідно завантажити< бібліотеку, а потім самостійно її встановити.

Технічні характеристики модуля:
