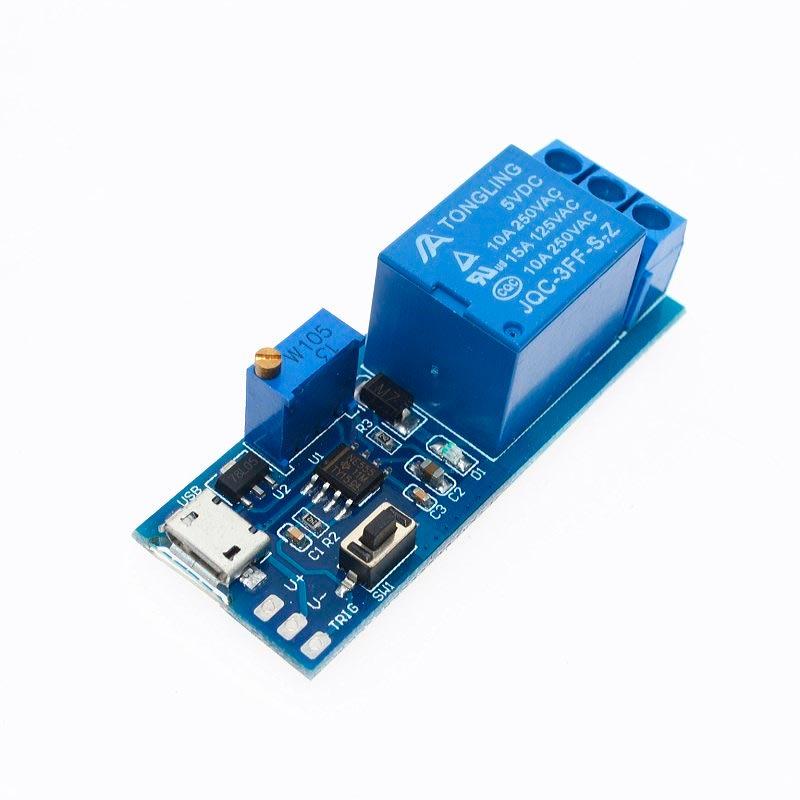

Модуль реле 5-30V з затримкою вимикання 0-24 секунд (XY-018)



1-канальний модуль реле 12V з регульованою затримкою використовується для керування різними приладами з великим вхідним струмом. При подачі низького рівня на вхід TRIG або натискання кнопки реле спрацьовує, відлічує годину, встановлений підстроювання резистором і відключається.

Для використання релейного модуля до нього потрібно підключити керований пристрій. Потім потрібно підключити до висновків Vcc та Gnd модуля живлення 12В. Після цього можна розпочинати роботу. На платі встановлено світлодіод, що індикує включення реле.

Управління модулем (часом затримки) здійснюється за допомогою потенціометра (будівельного багатооборотного резистора типу W3296), який знаходиться на платі.

Релейний модуль має два інтерфейси – для підключення живлення та для підключення керованих приладів до реле:

для підключення релейного модуля до керуючого пристрою використовується 2 контакти - gnd та trig. Контакти GND та VCC для підключення +12В (5~30В). Крім того, живлення можна подати через роз'єм мікро USB.

Для підключення керованих приладів до реле на платі є 3 контакти. Вони, як звичайно, марковані як NO, COM, NC.

Живлення релейного модуля здійснюється від зовнішнього джерела живлення напругою від 5 до 30 вольт (рекомендоване значення 9-12 вольт).

Характеристики:

робочий струм реле: 15 – 20мА;
керуюча напруга реле: 5 В;
реле високого струму SRD-05VDC-SL-C AC250V 10A, AC125V 10A; DC28V 10A, DC30V 10A;
керовану годину затримки: 0 – 24 с;
габарити: 76,5 х 23,1 х 21,0 мм;

---

Невелика хитрість: підключення до висновків GND і TRIG конденсатора ємністю близько 2,2 мкф реалізує функцію автозапуску. Тобто реле буде спрацьовувати при подачі живлення, витримувати задану годину і відключатися.
