Модуль підсилювача низької частоти TDA2030A



Документація :

TDA2030A скачати PDF

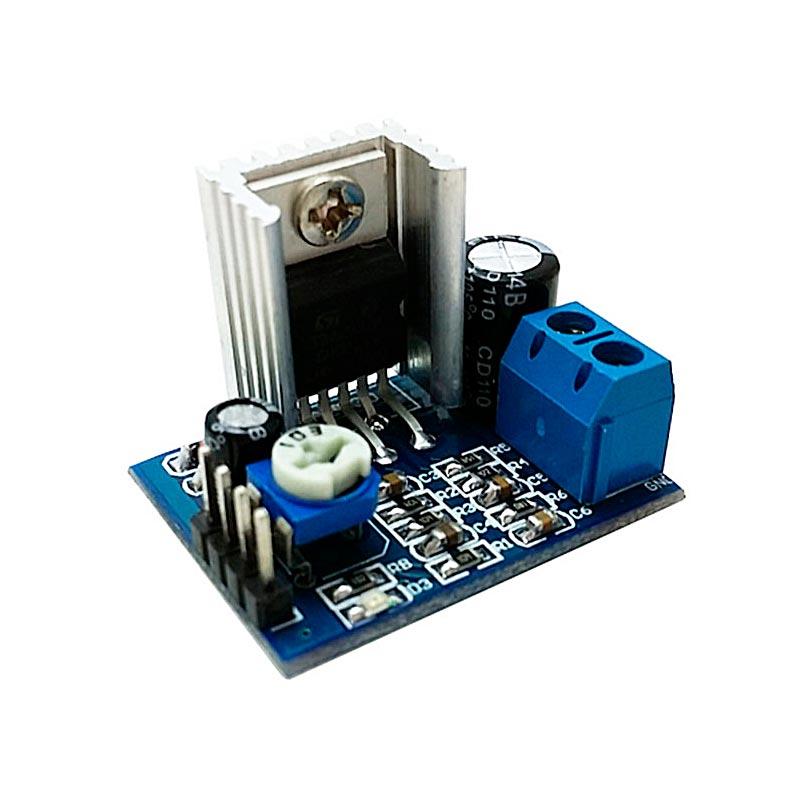

Модуль підсилювача низької частоти TDA2030A призначений для отримання високоякісного вихідного звукового сигналу середньої потужності. Даний підсилювач можна використовувати для побудови сабвуфера або для ремонту аудіо техніки.

Плата модуля підсилювача спроектована на базі мікросхеми. a> від компанії ST Microelectronics. МікросхемаTDA2030A має 5 висновків і виконана в корпусі «Pentawatt». Мікросхема варта посилення звукових сигналів систем Hi-Fi потужність, яких становить до 18 Вт. Пікове значення вихідного струму становить 3,5 А. У цьому модулі мікросхема використовується як УНЧ (підсилювач низької частоти) класу AB. Мікросхема має низький коефіцієнт нелінійних спотворень, тому підсилювач може відтворювати гарне звучання. Також мікросхема має вбудований теплозахист (відключається при 145 °C) і захист від КЗ (коротке замикання). Для теплообміну до корпусу мікросхеми прикріплено радіатор. При необхідності його можна легко замінити іншим радіатором. На платі модуля є підстроювальний резистор, за допомогою якого можна регулювати рівень гучності.

Для підключення зовнішніх пристроїв до модуля підсилювача використовуються штирьові роз'єми, а для виведення сигналу, динамік необхідно підключити до клемника (полярність клемника відображена на платі):


VCC:	живлення напругою від 6 до 12 В
GND:	загальний провід («земля»)
IN:	вхідний звуковий сигнал
OUT:	вихідний звуковий сигнал

Подача живлення здійснюється від зовнішнього джерела живлення. Діапазон робочої напруги живлення становить від 6 до 12 В. Про наявність живлення плати сигналізує світлодіод POWER, який підключений до шини живлення підсилювача.

---

Технічні характеристики підсилювача:


Мікросхема	TDA2030A
Робоча напруга, В	6 ... 12
Каналів	1
Максимальна потужність, Вт	18
Пікове значення вихідного струму, А	3,5
Споживаний струм у режимі спокою, ма	50
Розміри модуля, мм	32 х 23
