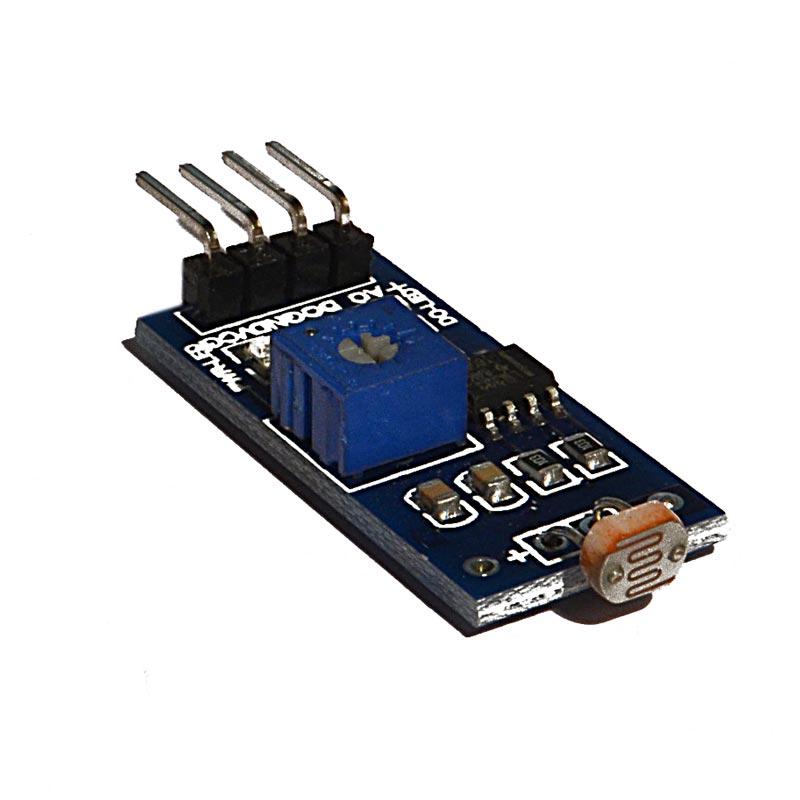

Модуль фотодатчика для Arduino

Модуль фотодатчика використовується для визначення рівня освітленості та автоматизації світла або пристроїв, які контролюють інтенсивність світла. Вимірювання освітлення відбувається завдяки фоторезистори. Він змінює свій опір від потрапляння на нього світла. Через зміни опору змінюється напруга в ланцюгу, що сигналізує про кількість світла, яка потрапляє на нього.


Модуль спроектований на базі компаратора LM393, який порівнює напругу отриману на виході. Контролюється чутливість компаратора за допомогою змінного резистора (потенціометра).

Особливістю модуля є струм цифрового виходу, який може видавати понад 15 мА. Завдяки цьому можна підключати одноканальне або двоканальне реле безпосередньо до входу датчика.

Дана модель модуля датчика містить 4 виходи на роз'єм J1. Два виходи GND і VCC використовуються для подачі живлення на плату модуля. Контакт A0 служить для передачі аналогового сигналу, що дає можливість знімати показання датчика безпосередньо, відповідно вихід D0, необхідний для передачі інформації у вигляді цифрового сигналу для Arduino.< br />
Для подачі живлення можна використовувати як платформу Arduino, так і зовнішнє джерело живлення. На модулі розташований роз'єм для зручного та надійного кріплення.

На платі знаходяться два індикаторні світлодіоди. Один світлодіод PWR-Led інформує про подачу напруги на модуль, а інший D0-Led сигналізує про вихід сигналу датчика (при відсутності освітленості на фотодатчику індикатор не горить ).

Технічні параметри модуля:
