Плата розширення чпу arduino UNO CNC shield v3. 0

Плата розширення CNC Shield v3  призначена  для створення на основі контролера Arduino UNO 3D принтерів, верстатів з числовим програмним управлінням, у тому числі гравірувальних, фрезерних, маркувальних, верстатів портального різання, промислових роботів. Контролер Arduino дозволяє працювати верстату автономно або керувати за допомогою комп'ютера через порт USB.

Плата розширення CNC Shield v3.0 для Arduino UNO призначена для створення CNC машини (ЧПУ верстати):

• 3D-принтер (необхідно реле для нагрівання хотенду та столу)
• лазерний роутер
• гравіювальний роутер
• фрезерний роутер

 Характеристики:

• Можливість працювати з відкритим універсальним ПЗ (GRBL) та стандартним G-кодом;
• До 4-х осей управління;
• До 6-ти кінцевих вимикачів;
• Управління шпинделем (включення, напрям обертання, охолодження) або іншим виконавчим пристроєм;
• Драйвери крокових двигунів: A4988, DRV8825;
• Підтримка мікрокроку;
• Компактний дизайн;
• Напруга живлення: 12…36В;
• Габаритні розміри – 65 х 55 х 20 мм;
• Маса – 32 р.

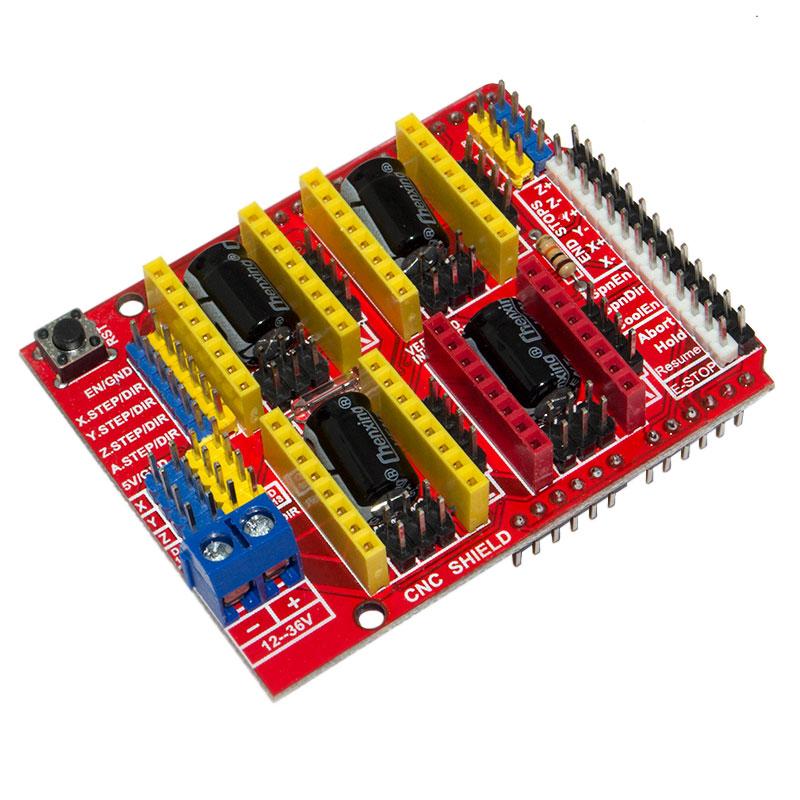

CNC Shield має чотири слоти для підключення чотирьох драйверів двигунів. Слоти, позначені жовтим, відповідають за осі X, Y, Z, червоний слот за вісь A. Плата розширення може працювати з драйверами двигунів A4988 або DRV8825.

Після встановлення драйверів та налаштування плати за допомогою перемичок, необхідно  в Arduino  залити готову прошивку (GRBL). Прошивка GRBL  всередині контролера  Arduino обмінюється інформацією з ПК за допомогою G-кодів. Усі налаштування виконуються в консолі комп'ютера за допомогою програмного забезпечення Universal-G-Code-Sender (https://github.com/winder/Universal-G-Code-Sender).
