Блок призначений для комутування навантажень зі струмом до 7А при напрузі до ~240В. Живлення схеми може здійснюватися в широкому діапазоні напруги залежно від типу встановленого реле. Світлодіоди D1-D4 служать для індикації спрацьовування відповідного реле. Мікросхема ULN2003A (ULN2023A) містить 7 ключів Дарлінгтона і керується на-2 В. Усередині встановлені підтягуючі резистори на 2,7 ком, що дозволяє безпосередньо підключати її до 5В ТТЛ або КМОП логіки. Три вільні ключі виведено на пін-роз'єм J7.
Технічні характеристики:
- Напруга живлення: 5 - 24 VDC
- Напруга навантаження реле: до 240 VAC
- Струм навантаження реле: до 7 А
Схема є принциповою:
Загальний опис:
Реле живляться позитивною напругою 5/12/24, залежно від їх типу. При подачі напруги на входи мікросхеми, що управляють, відбувається замикання ключів Дарлінгтона, що призводить до спрацьовування реле, при цьому загоряється відповідний світлодіод, сигналізуючи про стан схеми. За відсутності керуючої напруги реле замикає контакти 1 і 3 відповідного конектора X, а при спрацьовуванні – 2 та 3, що дозволяє використовувати блок для перемикання режимів роботи керованого пристрою. Висновок 8 мікросхеми ULN2003A загальний, а 9 підключений до джерела живлення та внутрішнього діода мікросхеми. Він встановлений як іскрогасний ланцюг і служить для усунення струмів самоіндукції, що виникають в обмотці реле при її відключенні. Виходи ключів 5-7 є вільними і можуть використовуватися для замикання інших пристроїв.
Примітки:
- Схема не потребує налаштування.
- При комутуванні індуктивних навантажень рекомендується встановити паралельно навантаженню варистор на 430-470 В.
- Яскравість світлодіодів можна регулювати підбором резисторів R1-R4.
- Висновки мікросхеми 10-12 підключені до роз'єму J7 та загального живлення схеми.

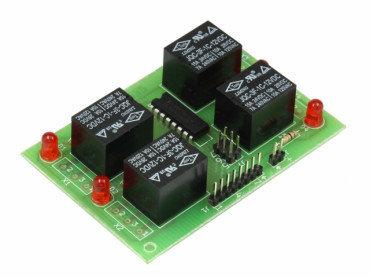

Модуль у готовому вигляді!
Де купити Плата реле керовані — 4 шт M232 Модуль?
Ми пропонуємо купити Плата реле керовані — 4 шт M232 Модуль у нашому магазині ELECTRONICA.IN.UA. Ми гарантуємо якісний сервіс та швидке відправлення по всій Україні. Доставка у Київ, Харків, Одеса, Львів. Самовивіз у м. Дніпро, вул. Курчатова, 4.
Основні атрибути | |
---|---|
Країна виробник | Україна |
Стан | Новий |
Тип | Модуль |
Користувацькі характеристики | |
Тип конструктора | Зібраний модуль |
Тип конструктора | Релейні |
- Ціна: 205 ₴
