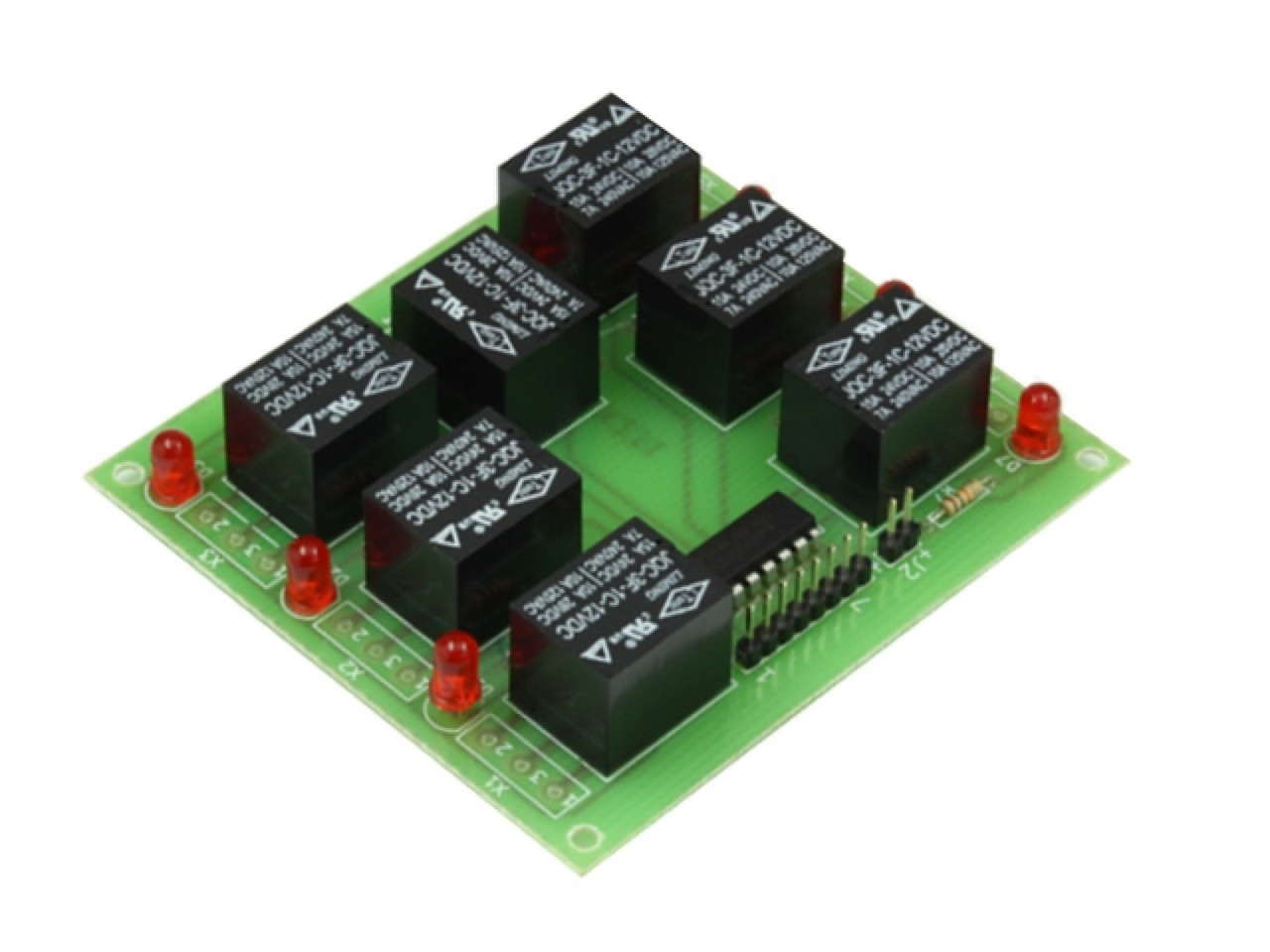

Блок призначений для комутації навантажень з струмом до 7А при напрузі до ~240В. живлення схеми може здійснюватися в широкому діапазоні напруг залежно від типу встановленого реле. Світлодіоди D1-D7 служать для індикації спрацьовування. Мікросхема ULN2003A містить 7 ключів Дарлінгтона і управляється напругою 5 Ст. Всередині встановлені підтягуючі резистори на 2,7 кОм що дозволяє безпосередньо підключати її до ТТЛ або КМОН логіці.
Технічні характеристики:
- Напруга живлення: 5 - 24 VDC
- Напруга навантаження реле: до 240 VAC
- Струм навантаження реле: до 7 А
Схема принципова:
Загальний опис:
Реле харчуються позитивним напругою 5/12/24 В, в залежності від їх типу. При подачі напруги на керуючі входи мікросхеми, відбувається замикання ключів Дарлінгтона, що призводить до спрацьовування реле, при цьому загоряється відповідний світлодіод, сигналізуючи про стан схеми. При відсутності керуючого напруги реле замикає контакти 1 і 3 відповідного коннектора J, а при спрацьовуванні – 2 і 3, що дозволяє використовувати блок для перемикання режимів роботи керованого пристрою. Висновок 8 мікросхеми ULN20x3A загальний, а 9 підключений до джерела живлення і внутрішнього диоду мікросхеми. Він встановлений як искрогасящая ланцюг і служить для усунення струмів самоіндукції, що виникають в обмотці реле при її відключенні.
Примітки:
- Схема не потребує налаштування.
- При коммутировании індуктивних навантажень рекомендується встановити паралельно навантаженні варистор на 430-470 Ст.
- Яскравість світлодіодів можна регулювати підбором резисторів R1-R7.
ДАНИЙ МОДУЛЬ ЗІБРАНИЙ.
Де купити Плата реле керовані — 7 шт M231 Модуль?
Ми пропонуємо купити Плата реле керовані — 7 шт M231 Модуль у нашому магазині ELECTRONICA.IN.UA. Ми гарантуємо якісний сервіс та швидке відправлення по всій Україні. Доставка у Київ, Харків, Одеса, Львів. Самовивіз у м. Дніпро, вул. Курчатова, 4.
Основні атрибути | |
---|---|
Країна виробник | Україна |
Стан | Новий |
Тип | Модуль |
Користувацькі характеристики | |
Тип конструктора | Зібраний модуль |
Тип конструктора | Релейні |
- Ціна: 231 ₴
