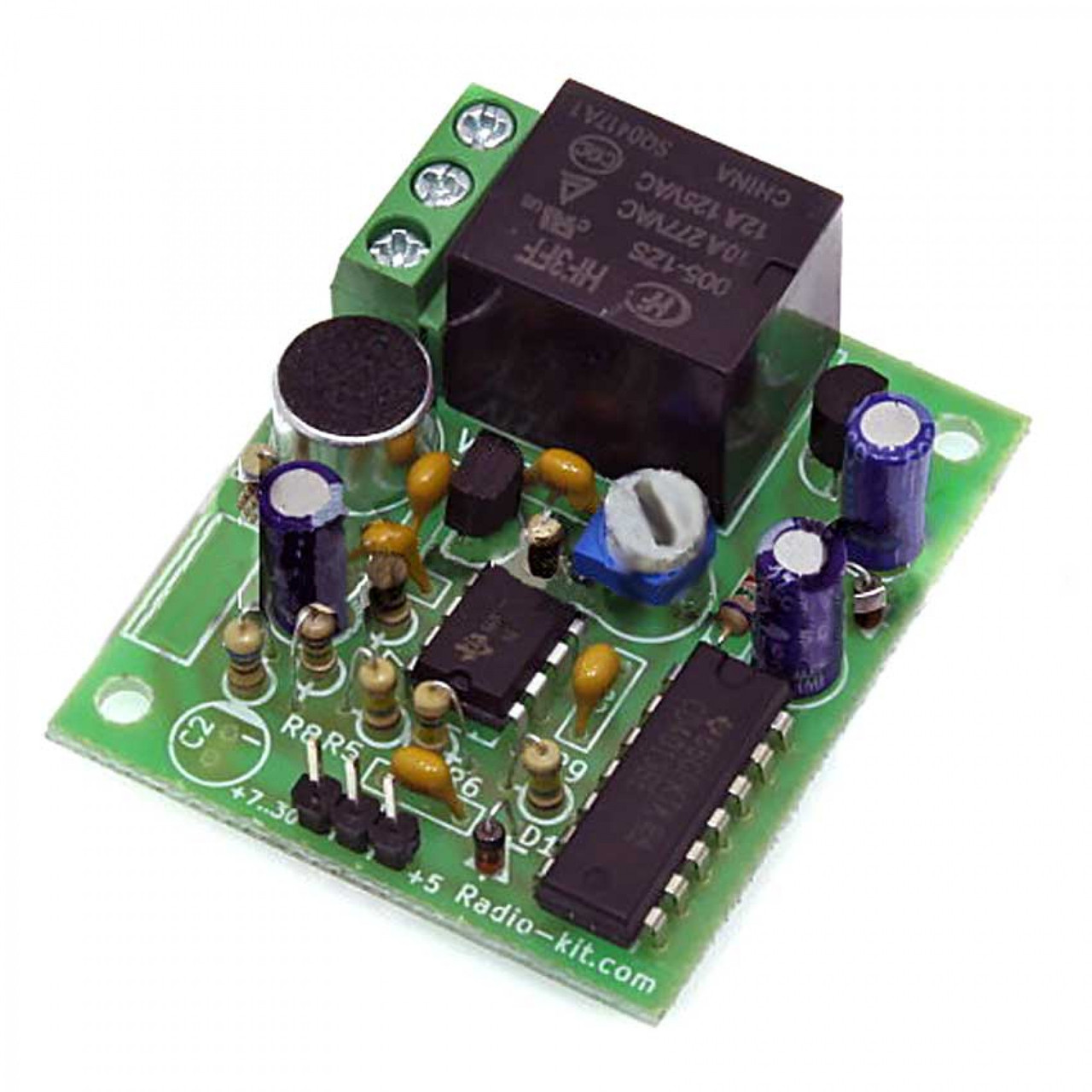

Реле акустичне K175 Набір

Акустичне реле К175 - радиоконструктор для самостійної збірки, який комутує навантаження, спрацьовуючи від звукових коливань. C допомогою пристрою стає можливим легко включати і вимикати освітлення або інші побутові прилади. Уявіть: ви просто видаєте який-небудь різкий звук, наприклад, ляскаєте в ладоши або торкнутися пальцями — і світло вмикається! А при наступному бавовні світло так само легко вимкнеться. У приладі передбачено регулювання чутливості мікрофона, так що його можна підлаштувати під будь-які навколишні умови.

Легкість установки, просте виготовлення і маленькі розміри роблять датчик відмінним поліпшенням, яке можна помістити в непомітне місце, щоб радувати себе і дивувати гостей.

Технічні характеристики:

• Напруга живлення:
  • зі стабілізатором живлення: 7 – 30
  • без стабілізатора живлення: 5 В
• Споживаний струм, не більше: 65 мА
• Потужність комутованій навантаження: до 1400 Вт
• Габаритні розміри: 46х40х18 мм

Схема електрична принципова:

Опис схеми

Сигнал, прийнятий мікрофоном МІС, підсилюється транзистором VТ1 і подається наТ1 і подається на одновібратор U2, з якого сигнал надходить на перемикач U3, який, у свою чергу, управляє ключем VТ1 і подається наТ2 і реле К1, яке перекидає комутуючі контакти NO, COM, NC ( відкритий, загальний, закритий ). За допомогою підлаштування резистора R4 регулюється чутливість схеми.

Примітки

живлення схеми за замовчуванням проводиться від 5 вольт. Для можливості живити пристрій від 7...30 вольт, необхідно впаяти в схему стабілізатор напруги U1 і електролітичний конденсатор С2.
