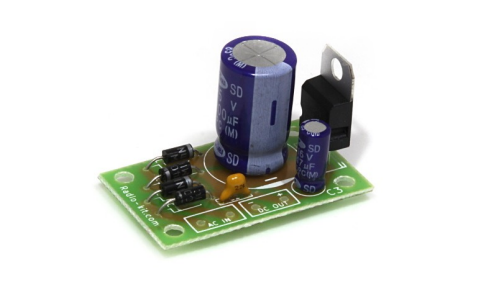

Стабілізатор напруги 12В K101.1 Набір

Область застосування

Модуль стабілізатора напруги містить випрямляч і стабілізатор на мікросхемі 7812(101.1) або 7805(101.2) і призначений для використання у простих пристроях, що потребують стабілізованого живлення напругою 12 або 5 Вольт зі струмом до 1 Ампера.

Технічні характеристики

• Вихідна напруга  — 12В
• Рівень пульсацій не більше: 120мВ
• Максимальний струм навантаження: 1,5А
• Змінна напруга на вході: 11...25В

Схема електрична принципова

Примітки

Для роботи стабілізатора слід правильно вибрати трансформатор напруги. 12 на виході можна отримати вже при використанні трансформатора з вторинною обмоткою на 11В. Однак такий трансформатор не забезпечить максимальний струм у навантаженні. Максимальна вхідна змінна напруга, допустима для мікросхеми – 25В. Але слід розуміти, що з таким трансформатором мікросхема сильніше нагріватиметься, тому рекомендується використовувати трансформатори на 12В, розраховані на струм 1,5А. Аналогічно слід вибирати параметри трансформатора стабілізатора на 5В. Мікросхему U1 для кращого відведення тепла необхідно встановити на радіатор.
