Підвищуючий перетворювач DC-DC MT3608, Uin 2...24 Ст Uout до 28 Ст Iout до 2 А
- В наявності 939 од.
- Оптом і в роздріб
- Код: 63218
26,70 ₴
Показати оптові ціниМінімальна сума замовлення на сайті — 200 ₴
- +380 (95) 571-13-53
Подача на вхід модуля напруги понад 6 вольт без попереднього налаштування може призвести до його пошкодження.
Якщо планується підключення джерела з напругою понад 6 В, спочатку необхідно виконати попереднє регулювання вихідної напруги.
Порядок налаштування:
-
Подайте на вхід модуля напругу 3–5 В.
-
Обертайте регулювальний підлаштувальний резистор проти годинникової стрілки (для збільшення напруги), доки на виході не встановиться необхідне значення.
Вихідна напруга повинна бути вищою за вхідну. -
Зверніть увагу, що підлаштувальний резистор має великий діапазон обертання — приблизно 10–30 обертів до повного ходу, при цьому основне регулювання відбувається на кількох останніх обертах.
Якщо джерела 3–5 В немає, можна скористатися альтернативним способом:
-
Спочатку повністю викрутіть підлаштувальний резистор проти годинникової стрілки, встановивши максимальну вихідну напругу.
-
Потім, обертаючи його за годинниковою стрілкою, поступово зменшуйте напругу до потрібного значення.

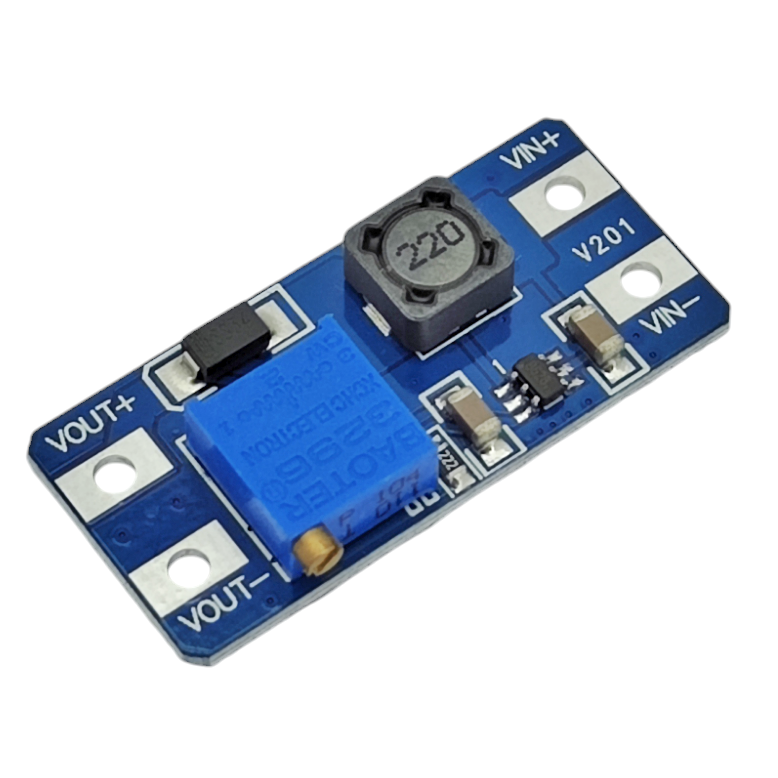

Підвищуючий DC DC перетворювач MT3608
Підвищуючий DC-DC перетворювач MT3608 – це пристрій, який дозволяє збільшувати напругу живлення від 2 до 24 до 28 В. Максимальний вихідний струм становить 2 А.
Технічні характеристики
- Вхідна напруга: 2-24 В
- Вихідна напруга: 5-28 В
- Максимальний вихідний струм: 2 А
- ККД: до 93%
- Розміри: 37 x 17 x 6 мм

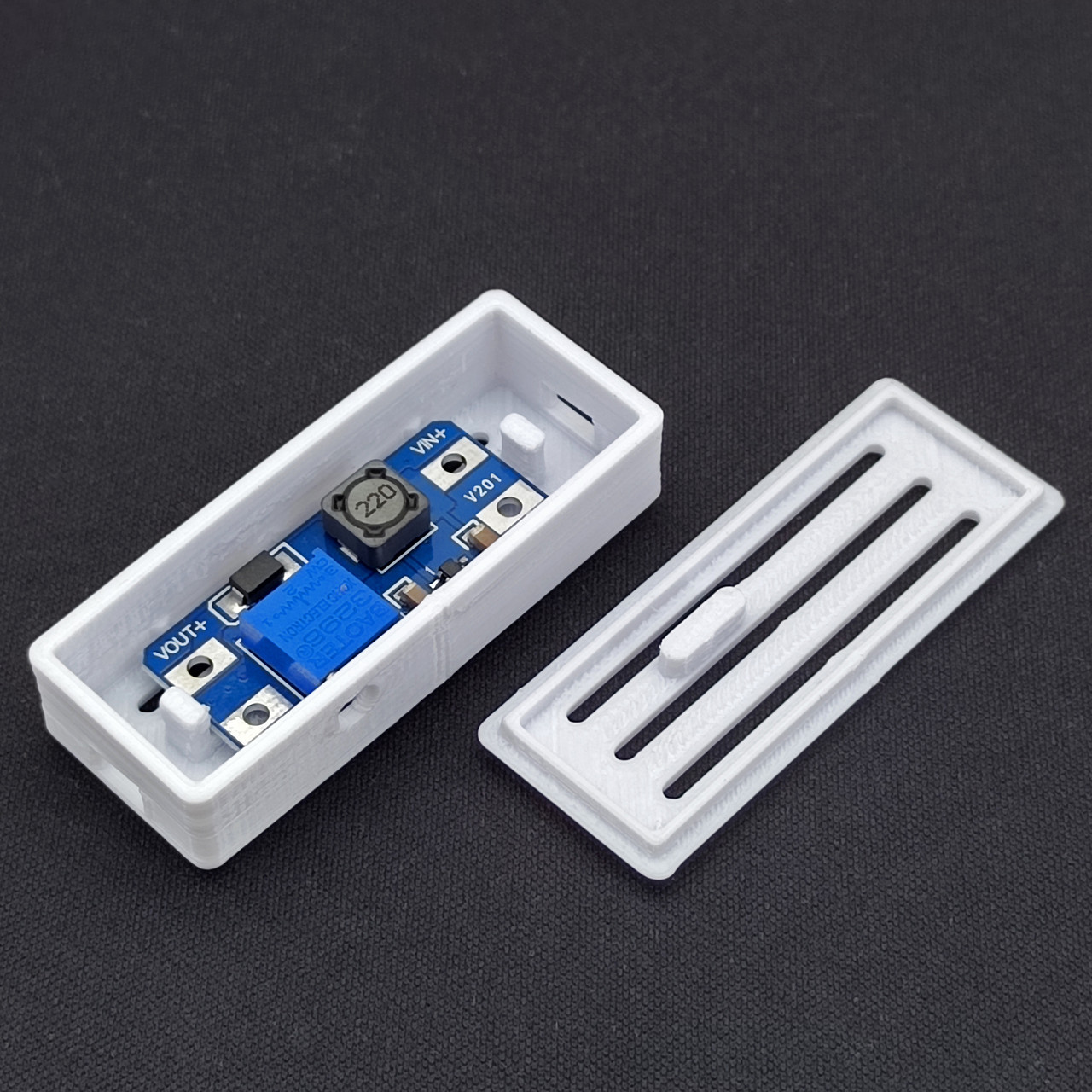

Корпус, розроблений і надрукований нами на 3Д принтері, можна придбати тут.
Інструкція з використання
Для роботи з підвищуючим DC-DC перетворювачем MT3608 необхідно підключити його до джерела живлення з напругою від 2 до 24 В до контактів VIN+ та VIN-. Вихідну напругу можна регулювати за допомогою підстроювального резистора на модулі. При використанні перетворювача слід враховувати його максимальний струм і не перевищувати його.
Зверніть увагу! При першому увімкненні напруга на виході зазвичай встановлюється на рівні вхідної. Для початку регулювання, обертайте двигун підстроювального резистора 5-10 оборотів проти годинникової стрілки.

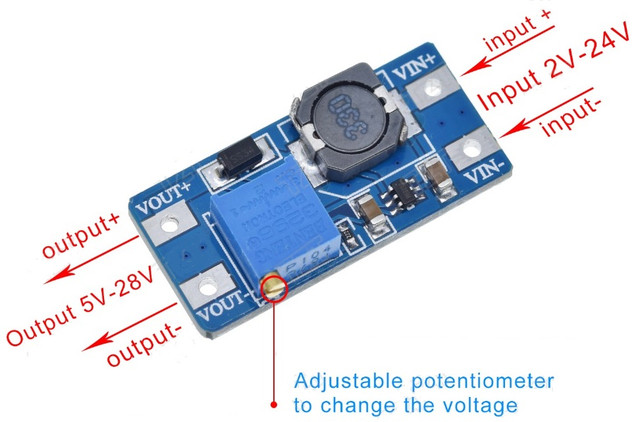

Схема підключення
Застосування
Підвищувач DC-DC перетворювач MT3608 може використовуватися в різних пристроях, де необхідно підвищити напругу живлення. Наприклад, він може застосовуватися в електронних схемах, для живлення світлодіодів або інших електронних компонентів, які потребують високої напруги.
| Основні | |
|---|---|
| Країна виробник | Китай |
| Основні атрибути | |
| Номінальний струм | 2 А |
| Користувальницькі характеристики | |
| Мінімальна вхідна напруга | 2 |
| Максимальна вхідна напруга | 24 |
| Мінімальна вихідна напруга | 5 |
| Максимальна вихідна напруга | 28 |
| Тип | Джерело живлення |
| Стан | Нове |
