Підвищуючий перетворювач DC-DC MT3608 з micro-USB, Uin 2...24 В / Uout до 28 В / Lout до 2 А

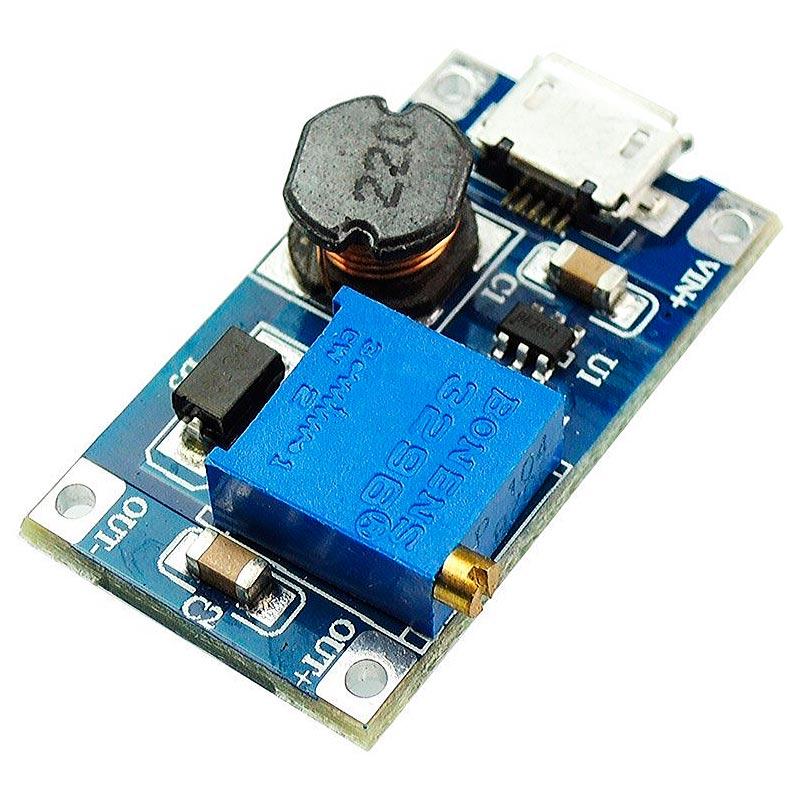

Модуль перетворювача MT3608 призначений для зміни значення вихідної напруги постійного струму. Особливістю даної версії перетворювача напруги є роз'єм microUSB.

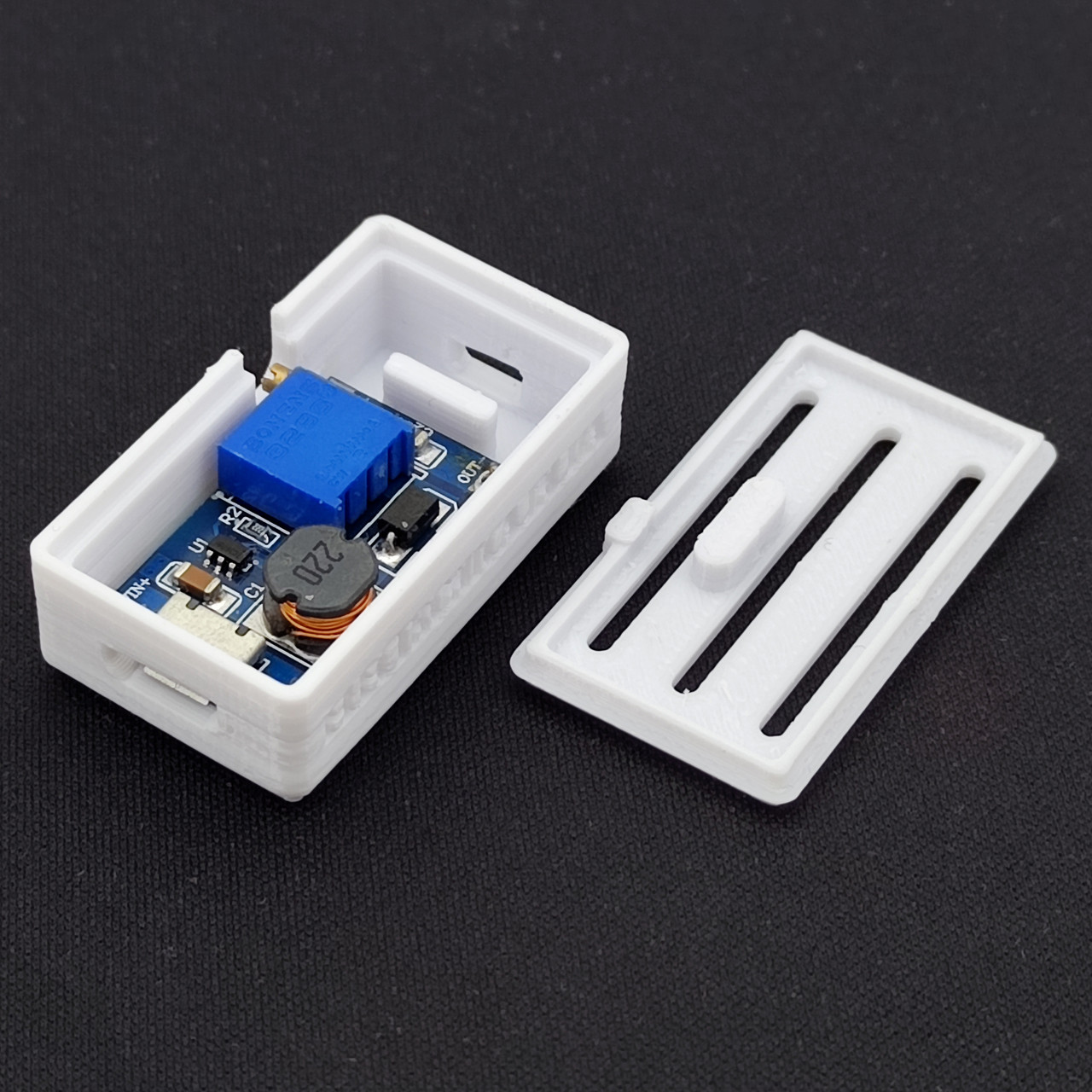

Корпус, розроблений і надрукований нами на 3Д принтері, можна придбати тут.

Даний модуль можна використовувати як невеликий блок живлення, різні джерела живлення, зарядний пристрій (батарейок, акумуляторів і т.д.), живлення електронних пристроїв і т.д. На сайті можна придбати іншу версію даного перетворювача без роз'єму microUSB .

Підвищуючий імпульсний перетворювач напруги спроектований на базі мікросхеми MT3608, підстроювального резистора та інших допоміжних компонентів. Мікросхема має 6 висновків і виконана в корпусі «SOT23-6». Головною перевагою даного перетворювача є робота від 2 напруги постійного струму. Вихідна сила струму перетворювача напруги становить 2 А, а коефіцієнт корисної дії (ККД) до 93%. Захист від КЗ (короткого замикання) мікросхема не має, але має захист від перегріву, при якій плата відключає вхідну напругу. Регулюються значення вихідної напруги за допомогою підстроювального резистора. При першому використанні перетворювача напруги необхідно зробити більше обертів на підстроювальному резисторі для зміни напруги.

Ви можете подавати напругу живлення від зовнішнього джерела на контакти плати або за допомогою роз'єму microUSB. Плата модуля має 4 отвори для підключення джерела живлення та зовнішнього пристрою:


IN+:	вхідна напруга 2-24 В
IN-:	«земля»
OUT+:	вихідна напруга 5 - 28 В
OUT-:	загальний провід зовнішнього пристрою

Ви можете подавати напругу живлення від сонячних батарей, акумуляторів, блоків живлення або інших зовнішніх джерел живлення. Діапазон вхідної напруги постійного струму перетворювача становить від 2 до 24 В, а вихідної напруги від 5 до 28 В. Вхідна напруга модуля повинна бути меншою від значення вихідної напруги (підвищує перетворювач).

---

Технічні характеристики перетворювача:

Мікросхема	MT3608
Вхідна напруга, В	2 ... 24
Вихідна напруга, В	5 ... 28
Максимальний вихідний струм, А	2
ККД, %	93
Струм споживання, ма	100
Робочий діапазон температур, °C	-40...+85
Розміри модуля, мм	31 х 17 х 6

ІНСТРУКЦІЯ З НАЛАШТУВАННЯ

1. Підключити живлення до модуля через порт MicroUSB або контакти по краях від нього (IN PUT + та IN PUT - ) Увага! Не плутайте полярність!
2. Повернути модуль до себе регулятором напруги (синя деталь з жовтим капелюшком), взяти плоску викрутку.
3. Вставити викрутку в жовтий регулятор і крутити за годинниковою стрілкою доки не почуєте клацання під час обороту.
4. Заміряйте напругу на виході (OUT PUT написано на платі), на виході має бути 28-29 вольт.
5. Крутити проти годинникової стрілки на потрібну вам уже напругу.
