Модуль XL6009 регульований підвищуючий перетворювач Uin 5-32V, Uout 5-35V

Підвищуючий перетворювач XL6009 призначений для зміни значення вихідної напруги. Цей модуль можна використовувати як невеликий блок живлення, зарядний пристрій, живлення електронних пристроїв і т.д. Якщо підвищуючий перетворювач напруги постійного струму використовувати в автомобілі, необхідно замінити встановлений підстроювальний резистор потужнішим.

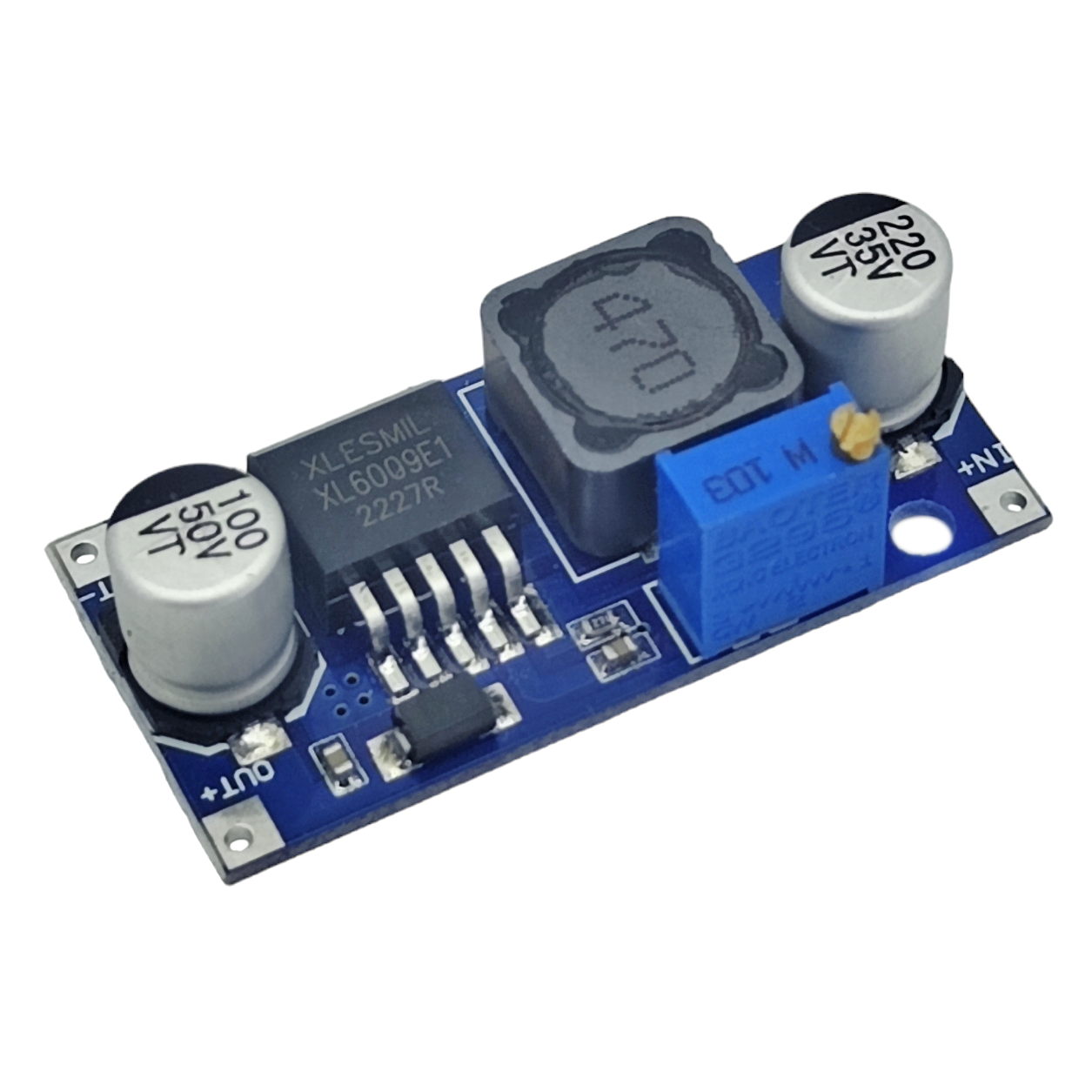

Плата перетворювача спроектована на базі мікросхеми XL6009, підстроювального резистора та інших допоміжних компонентів. ШИМ-регулятор напруги XL6009 має 5 виводів і виконаний в корпусі «TO263-5L». Також мікросхема має захист від перегріву та обмеження робочого струму, але захист від переполюсування не має. Максимальне значення струму навантаження 4 А. Частота перетворення конвертера становить 400 кГц. ККД (коефіцієнт корисної дії) перетворювача становить до 92%. Регулювання вихідної напруги постійного струму конвертера здійснюється за допомогою підстроювального резистора опором 50 кОм. При роботі з силою струму близькою до максимального значення 4 А необхідно встановити додаткове охолодження (радіатор).

Перед підключенням пристрою до виходу модуля необхідно підключити зовнішнє джерело живлення до вхідних клем за допомогою паяння та налаштувати вихідну напругу модуля. На платі модуля є 4 контакти:

IN+:	вхідна напруга 5 - 32 В
IN-:	«земля»
OUT+:	вихідна напруга 5 - 35 В
OUT-:	загальний провід пристрою

При підключенні зовнішнього джерела живлення необхідно пам'ятати, що значення вхідної напруги має бути нижчим за вихідну напругу.

МікросхемаXL6009 має ряд переваг у порівнянні з LM2577: вбудований польовий транзистор (LM2577 має біполярний транзистор), на , наявність частотної компенсації, максимальний струм навантаження тощо

Подається живлення від блока живлення або іншого зовнішнього джерела живлення. Діапазон вхідної напруги постійного струму становить від 5 до 32, а вихідної напруги від 5 до 35 В.

---

Технічні характеристики перетворювача:


Мікросхема	XL6009
Вхідна напруга, В	5 ... 32
Вихідна напруга, В	5 ... 35
Максимальний струм, А	до 4  (залежить від вхідної та вихідної напруги)
Частота перетворення, кГц	400
ККД, %	92
Робочий діапазон температур, °C	-40...+125
Розміри модуля, мм	43 х 20 х 13
Вага, г	10
