Понижуючий перетворювач DC-DC XL4015 4-38В 1.25-32В 5A (Step-Down)

  • Немає в наявності
  • Оптом і в роздріб
  • Код: 05082

84 ₴

Показати оптові ціни

Мінімальна сума замовлення на сайті — 200 грн

Понижуючий перетворювач DC-DC XL4015 4-38В 1.25-32В 5A (Step-Down)
Понижуючий перетворювач DC-DC XL4015 4-38В 1.25-32В 5A (Step-Down)Немає в наявності
84 ₴
+380 (68) 412-48-94
  • +380 (95) 571-13-53
+380 (68) 412-48-94
  • +380 (95) 571-13-53
повернення товару протягом 14 днів за домовленістю



Модуль XL4015 є понижувальним регульованим перетворювачем напруги. Основною функцією конвертера є зміна вихідної напруги постійного струму заданому діапазоні. Модуль можна використовувати як зарядний пристрій для акумуляторів, регульований блок живлення, живлення для потужних світлодіодів і т.д. На сайті також можна придбатизнижуючий перетворювач XL4015-E1 з регулюванням струму .

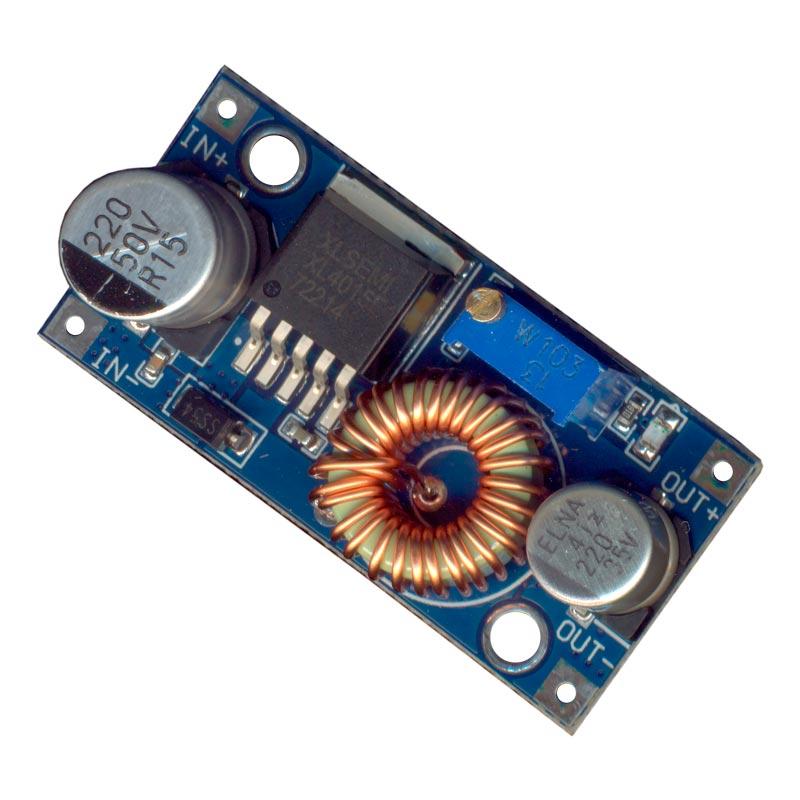

Плата модуля спроектована на базі мікросхеми XL4015, підстроювального резистора та допоміжних компонентів. Мікросхема XL4015 є імпульсним перетворювачем напруги постійного струму, який має 5 висновків і виконаний в корпусі «TO263-5L». Для якісного перетворення напруги та збільшення терміну служби перетворювача на висновках передбачено 2 твердотільні конденсатори. Управління вихідною напругою здійснюється за допомогою багатооборотного резистора, встановленого на платі пристрою. Перетворювач розрахований на струм навантаження 5 А при звичайному охолодженні. Частота перетворень становить 170 кГц, а ККД (коефіцієнт корисної дії) 95%.

Якщо струм навантаження перевищує 4 А, необхідно встановити додаткове охолодження. Встановлюється радіатор корпус мікросхеми за допомогою теплопровідної пасти. При установці необхідно дотримуватися ізоляції струмопровідних частин від тепловідведення.

Модуль має захист від короткого замикання (КЗ) та перегріву. Для захисту від переполюсування на вхідний клемник можна встановити діод або діодний міст.

На платі модуля є 4 металізовані отвори для підключення джерела живлення та зовнішнього пристрою до перетворювача:

IN+: вхідна напруга живлення 8 - 36 В
IN-: «земля»
OUT+: вихідна напруга живлення 1,25 - 32 В
OUT-: загальний провід навантаження

Подається живлення від зовнішнього джерела живлення. Діапазон вхідної напруги модуля становить від 8 до 36, а вихідної напруги від 1,25 до 32 В. Сигналізує про подачу живлення світлодіод, який підключений до шини живлення.


Технічні характеристики модуля:


Мікросхема XL4015
Вхідна напруга, В 8 ... 36
Діапазон регулювання вихідної напруги, В 1,25...32
Максимальний струм навантаження, А 5
Частота перетворень, КГц 170
Пульсація вихідної напруги, мВ 50
ККД,% 95
Робоча температура, °C -40...+85
Розміри модуля, мм 54 х 24 х 17

Де купити Понижуючий перетворювач DC-DC XL4015 4-38В 1.25-32В 5A (Step-Down)?

Ми пропонуємо купити Понижуючий перетворювач DC-DC XL4015 4-38В 1.25-32В 5A (Step-Down) у нашому магазині ELECTRONICA.IN.UA. Ми гарантуємо якісний сервіс та швидке відправлення по всій Україні. Доставка у Київ, Харків, Одеса, Львів. Самовивіз у м. Дніпро, вул. Курчатова, 4.

Характеристики
Основні атрибути
ВиробникShenzhen
ТипМодуль
Тип модуляСиловий
СтанНовий
