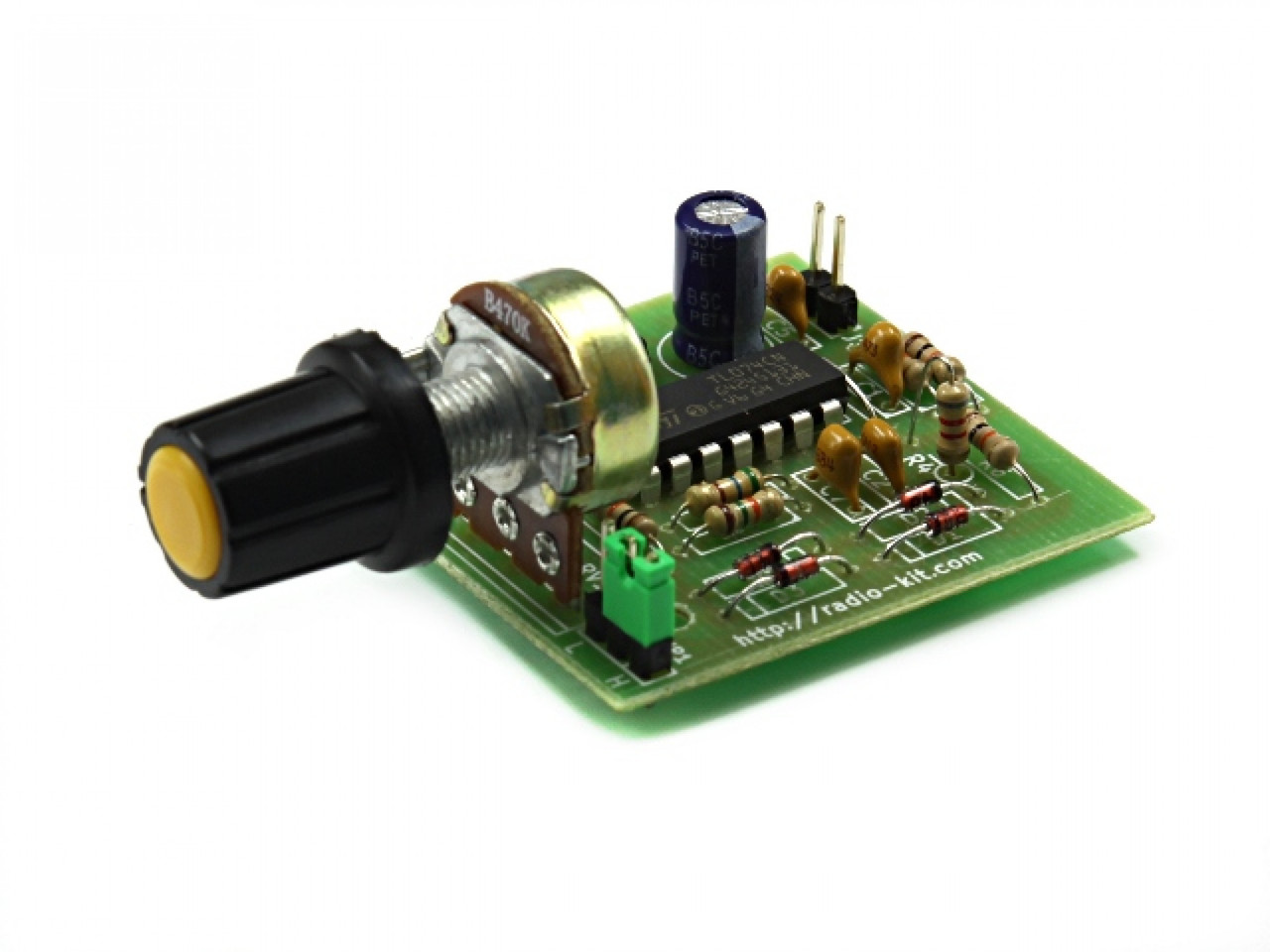

Генератор функціональний Набір K260

Цей пристрій є простим аналоговим генератором спеціальних сигналів: прямокутного, трикутного і синусоїдального. Буде корисно для тестування радіоапаратури та всіх, хто вивчає радіоелектроніку

Загальний опис

Генерація здійснюється в двох діапазонах, що перекриваються, перемикання між якими здійснюється за допомогою джампера JP1. У крайньому лівому положенні діапазон частот становить 10-1000 Гц, у крайньому правому - 200 Гц - 50 кГц. Перебудова частоти здійснюється потенціометром RV1. Генератор зібраний на счетверенном операційному підсилювачі U1. Елемент U1A є тригером Шмітта і виробляє прямокутні імпульси (меандр), які надходять на інтегратор U1B і перетворюються на трикутні. Синусоїдальний сигнал виходить шляхом логарифмування трикутного на діодах D1-D4. Елементи U1C та U1D служать вихідними буферами. Частота генерації визначається як 1/(4(RV1+R5)*C2*R4/R3). Елемент U2A служить для створення віртуальної землі під час однополярного живлення.

Примітки:

• Правильно зібраний пристрій готовий до роботи і не вимагає попереднього налаштування, але для визначення частоти генерації слід використовувати частотомір або осцилограф.
