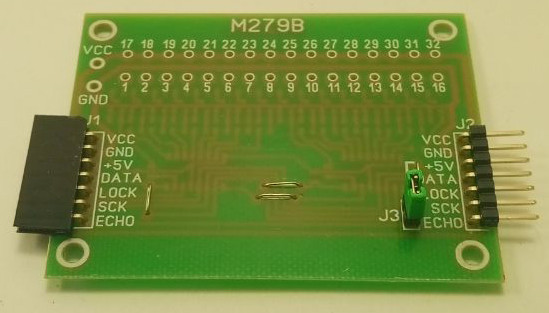

Світловий ефект "Ейфелева Вежа" модуль розширення M279B

Дана позиція є тільки модулем розширення для наборів M279.5.48, M279.3.96 і M279.5.96

Ефект Ейфелевої вежі

Даний набір модулів дозволяє відтворити ефект Ейфелевої вежі, новорічної ялинки та інші. Світлодіоди використовуються як стробоскопів, які спалахують у випадковій послідовності.

Набір складається з модуля керування і плат розширення. На кожній платі розширення є 16 каналів до яких підключаються світлодіоди. Для налаштування модуля використовуються дві кнопки: "speed" для зміни кількості спалахів в секунду. "Count" - для зміни кількості одночасно спалахують світлодіодів. При живленні модуля від 5 вольт до кожного каналу підключається по одному світлодіоду. При живленні від 12 вольт до кожного каналу підключається 3 світлодіода (послідовно). При цьому їх потрібно рознести якомога далі один від одного, інакше буде видно що світиться група світлодіодів.

Підключення

Живлення підключається до контактів "VСС" та "GND". Якщо використовується більше одного плати розширення при навантаженні на плату розширення більше 1А рекомендується підключати кожну плату окремо до джерела живлення. Плата управління з'єднується з платою розширення, як вказано на малюнку А. Плати розширення між собою з'єднуються як вказано на малюнку Б. Підключення світлодіодів. Світлодіоди підключаються проводами необхідної довжини до контактів 1-32. Перший світлодіод(або група з послідовно з'єднаних світлодіодів) підключається до контактів 1(Катодом) і 17 (Анодом). Другий світлодіод або група до контактів 2 (Катодом) і 18(Анодом).

Джампер J3 встановлюється на останній платі розширення.

ПРИМІТКА

Набори комплектуються одним або двома модулями розширення, що достатньо для більшості проектів. При необхідності ви можете придбати додаткові модулі розширення M279B окремо.
